[開箱] Arctic Accelero Xtreme III 之 R9 290 散熱小改

使用 R9 290 已經好些時間,應付有興趣的遊戲其實也都算是稱職,不過隨著 970/980 的出現,那精美的價格和低功耗的確讓人心動,只是出掉舊卡換新卡的折舊價差和可能沒太大感受的效能差異,只是考量 Windows 10 推出在即,上頭搭載的是 DirectX 12,以及釋出沒多久的 DisplayPort 1.3,最後還是決定繼續沿用到不行了再說,不過為了搭配新機殼,還是去買了 Arctic Accelero Xtreme III 來改善全速運轉時的惹人心煩的噪音。



proxy?url=http%3A%2F%2F4.bp.blogspot.com%2F meJyS3 gPrw%2FVEKpQy2F11I%2FAAAAAAAAJNw%2FI4 JTKaDiaQ%2Fs1600%2FPA011627
原廠卡 + Enhancement Kit of Rev. 2 ICY Vision for AMD R9 290 / 290X + Enhancement Kit of Rev. 2 ICY Vision for AMD R9 290 / 290X
proxy?url=http%3A%2F%2F4.bp.blogspot.com%2F uLYssvS6WUc%2FVEKpQx6LU0I%2FAAAAAAAAJKM%2Fk eHiUnwkRQ%2Fs1600%2FPA011629
基本上顯卡背後的螺絲全部都要移除
proxy?url=http%3A%2F%2F2.bp.blogspot.com%2F alCH5A DghE%2FVEKpRs rFOI%2FAAAAAAAAJN4%2FXTveXXFwrj8%2Fs1600%2FPA011635
脫光光 ~

proxy?url=http%3A%2F%2F2.bp.blogspot.com%2F
有點殘膠
proxy?url=http%3A%2F%2F3.bp.blogspot.com%2F dLZ0N p4gPI%2FVEKpSrqutsI%2FAAAAAAAAJN4%2FdFzGIkY9dw8%2Fs1600%2FPA011638
或許是長時間高熱運轉的緣故,散熱膏幾乎都硬化了,呈現塊狀粉末樣
proxy?url=http%3A%2F%2F4.bp.blogspot.com%2F htSzlpMdM48%2FVEKpTPH34XI%2FAAAAAAAAJKs%2FIIguFLrGWjw%2Fs1600%2FPA011641
乾乾淨淨 ~~
proxy?url=http%3A%2F%2F4.bp.blogspot.com%2F YWN4Wpur 2E%2FVEKpTY3hbpI%2FAAAAAAAAJN4%2FhOws0Sjxo o%2Fs1600%2FPA011642

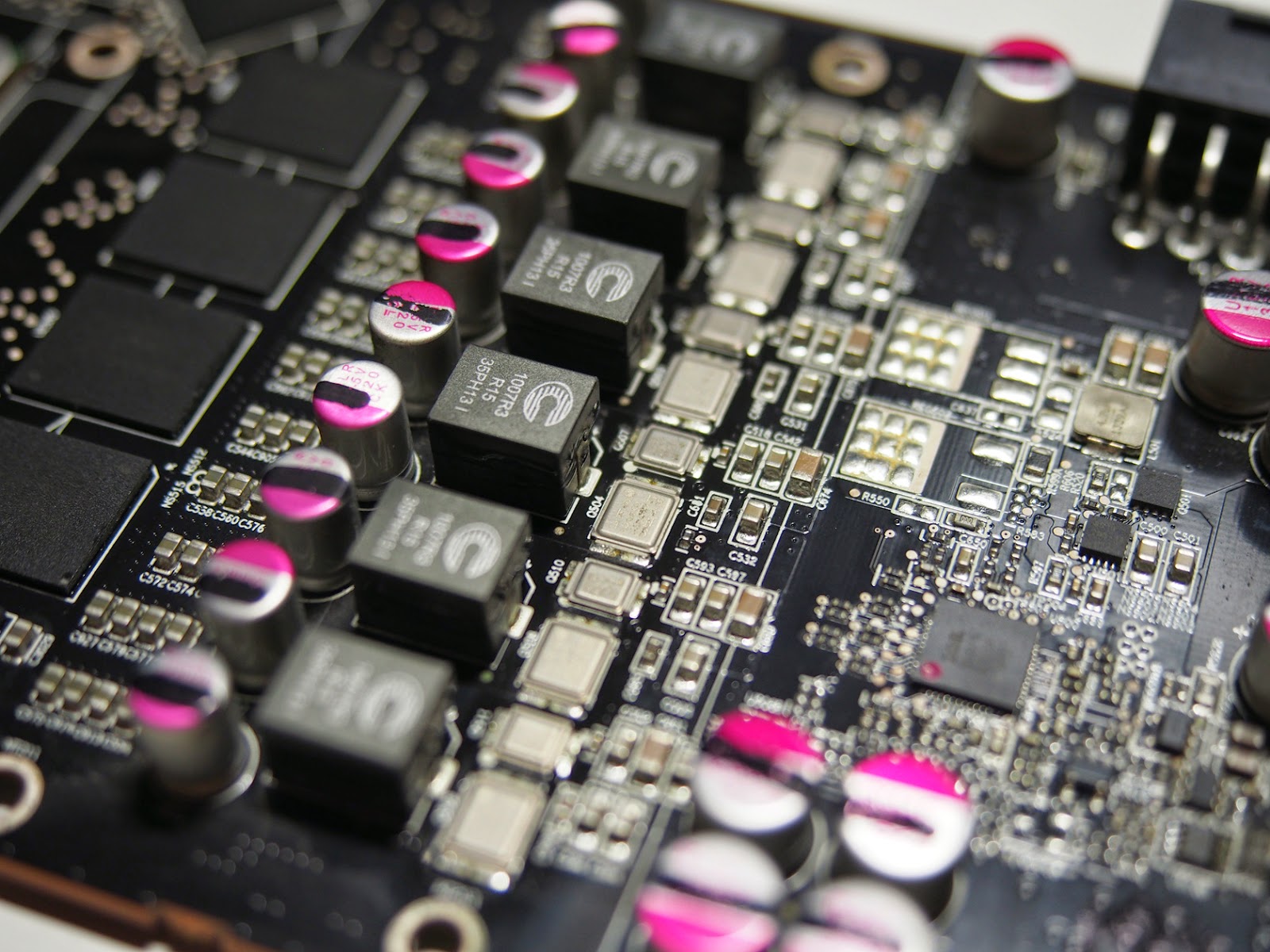

一併清除殘膠
proxy?url=http%3A%2F%2F3.bp.blogspot.com%2F v6LD5k07FzE%2FVEKpTrVUoEI%2FAAAAAAAAJN4%2FqABV7sIp8Bc%2Fs1600%2FPA011643

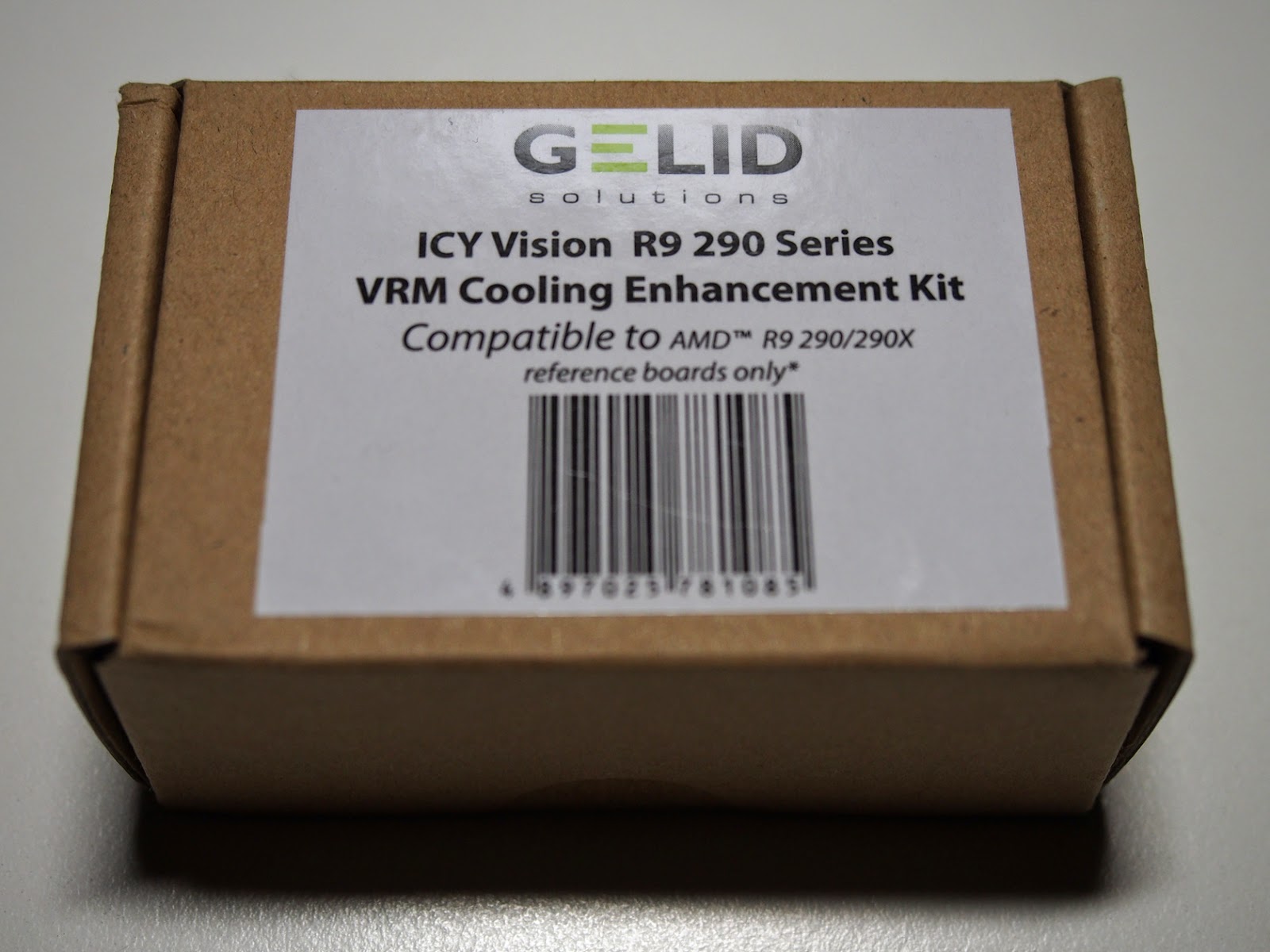

這算是選購品,會額外添購主要是因為國外論壇提到 Arctic 原廠散熱沒辦法提供 VRM 部份較佳的散熱
proxy?url=http%3A%2F%2F3.bp.blogspot.com%2F Fp5ktKl vTc%2FVEKpT21syII%2FAAAAAAAAJK8%2F30y YJQ4Ipk%2Fs1600%2FPA011644
GELID R9 290 強化散熱套件
proxy?url=http%3A%2F%2F1.bp.blogspot.com%2F AQFy 09Aldc%2FVEKpUCon6PI%2FAAAAAAAAJN4%2Fg32WFyuBcuI%2Fs1600%2FPA011645

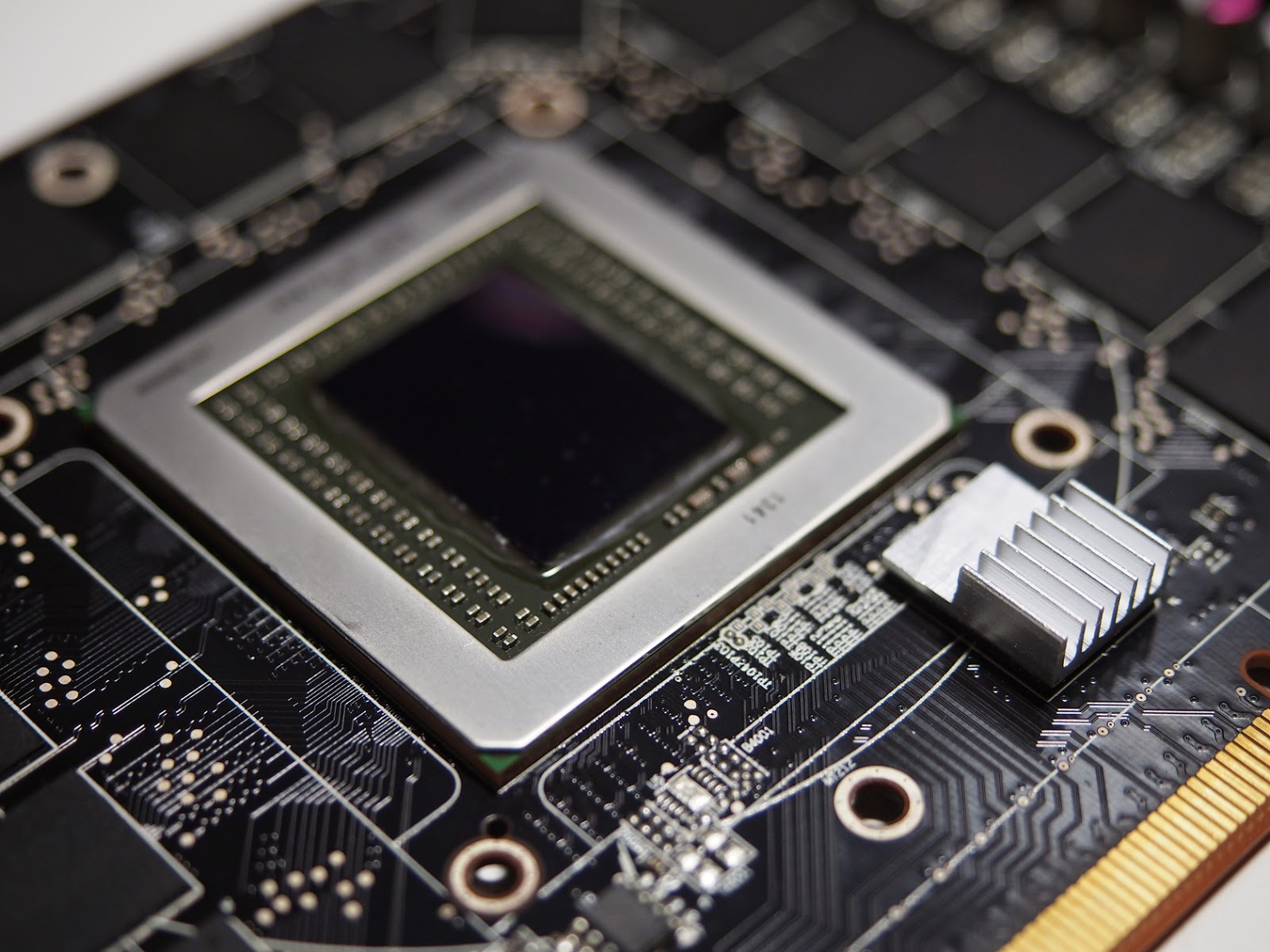

靠近 GPU 下方的記憶體散熱片,不過缺了一角,原因後述
proxy?url=http%3A%2F%2F4.bp.blogspot.com%2F TIzK5iyC5Bs%2FVEKpUbpJryI%2FAAAAAAAAJLE%2FU2oC18nJgFs%2Fs1600%2FPA011648
量身打造的 VRM 散熱片
proxy?url=http%3A%2F%2F3.bp.blogspot.com%2F t1mAYA3AhBA%2FVEKpUhRiHEI%2FAAAAAAAAJNU%2FtlOibn1sof0%2Fs1600%2FPA011649
在 VRM 上頭鋪上散熱介質
proxy?url=http%3A%2F%2F4.bp.blogspot.com%2F
密合度不錯,也很全面
proxy?url=http%3A%2F%2F2.bp.blogspot.com%2F R1jxa2vTpe4%2FVEKpVPM 0oI%2FAAAAAAAAJLU%2FoMaKjJ32bXg%2Fs1600%2FPA011653
換個角度在來一張 ~
proxy?url=http%3A%2F%2F2.bp.blogspot.com%2F
再來就換 Arctic Accelero Xtreme III 上場了
proxy?url=http%3A%2F%2F2.bp.blogspot.com%2F 03uB XEnrRI%2FVEKpV31DAJI%2FAAAAAAAAJLo%2F4tC3AuMKSoo%2Fs1600%2FPA011663

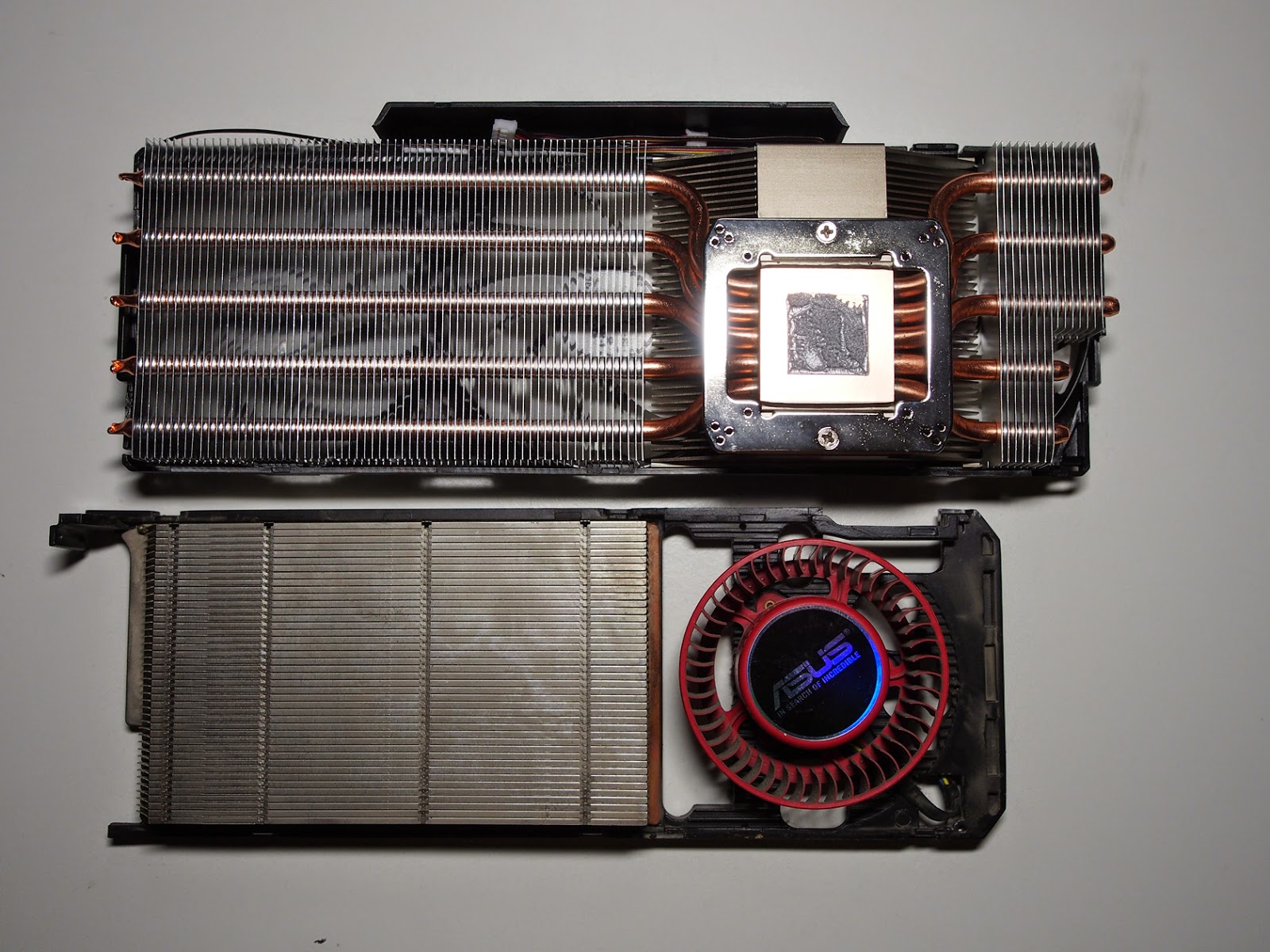

和原廠散熱鰭片比一比
proxy?url=http%3A%2F%2F2.bp.blogspot.com%2F aspiUnY56m0%2FVEKpWFdlbwI%2FAAAAAAAAJLw%2FoMDqgLICOpM%2Fs1600%2FPA011666

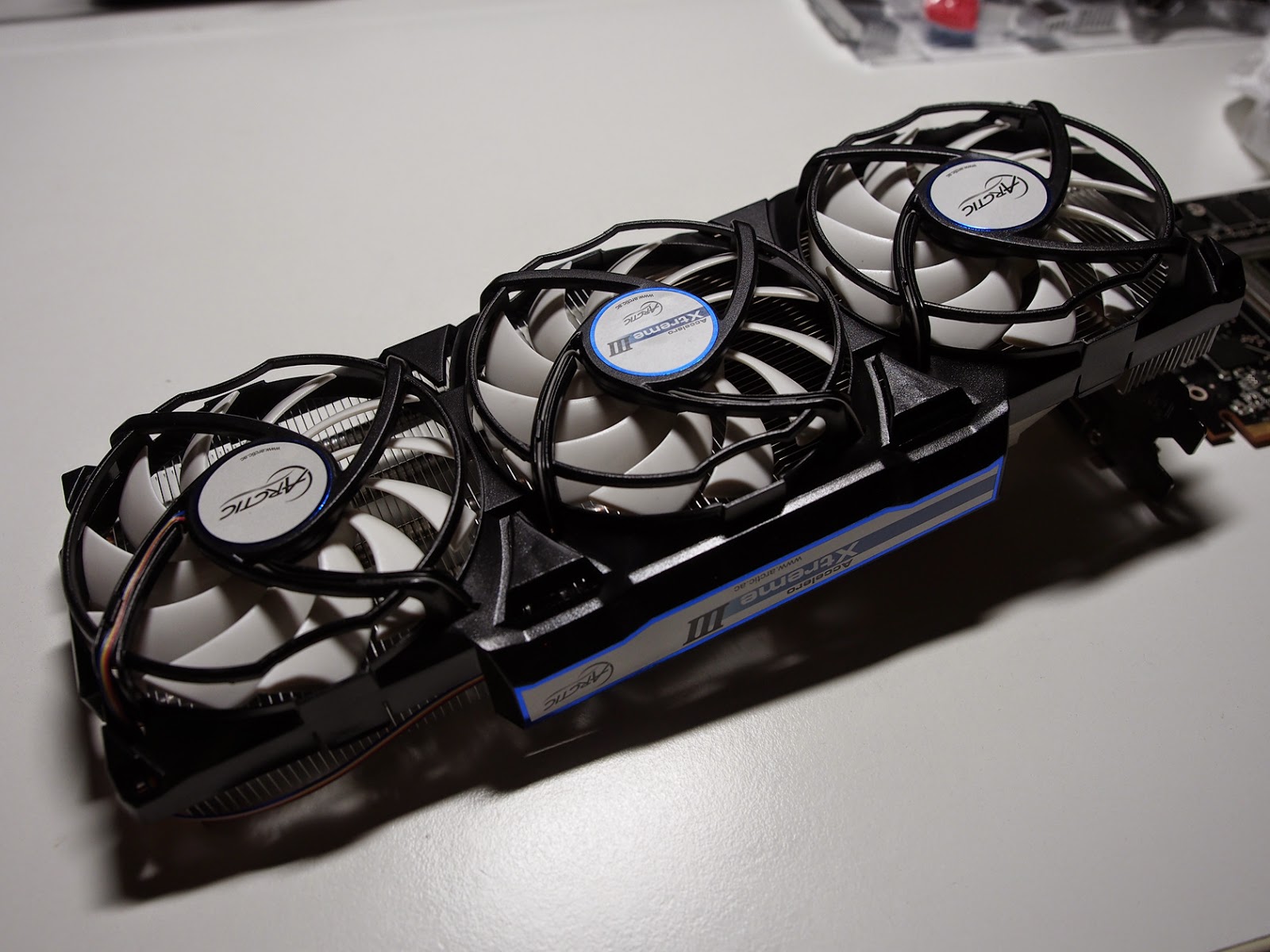

三顆風扇來提供有風流,零件中有提供額外的電源接頭
proxy?url=http%3A%2F%2F4.bp.blogspot.com%2F
安 裝記憶體散熱體片熱體是熱體比較費力的流程,塗上散熱膏之後,要壓住記憶體和散熱片,並且要再全部安裝完畢後靜置一小時候才能上機,避免中途脫落。另外就 是散熱片的數目不夠,由於散熱器是通用設計,沒辦法兼顧所有類別的顯示卡配置,左邊下方三顆記憶體所需要的散熱片,是拿其他大小的拼湊而成
proxy?url=http%3A%2F%2F4.bp.blogspot.com%2F J2hcwbZI7R4%2FVEKpXISYJ0I%2FAAAAAAAAJMA%2FodPVK rRbJI%2Fs1600%2FPA011675
放上 GPU 散熱鰭片之前,需先將圖內的記憶體散熱片都安裝完成先
proxy?url=http%3A%2F%2F2.bp.blogspot.com%2F
GPU 散熱器固定背版
proxy?url=http%3A%2F%2F2.bp.blogspot.com%2F tCZoiSsUyWs%2FVEKpYJwREAI%2FAAAAAAAAJMk%2FhbqFhOoaZZo%2Fs1600%2FPA011677

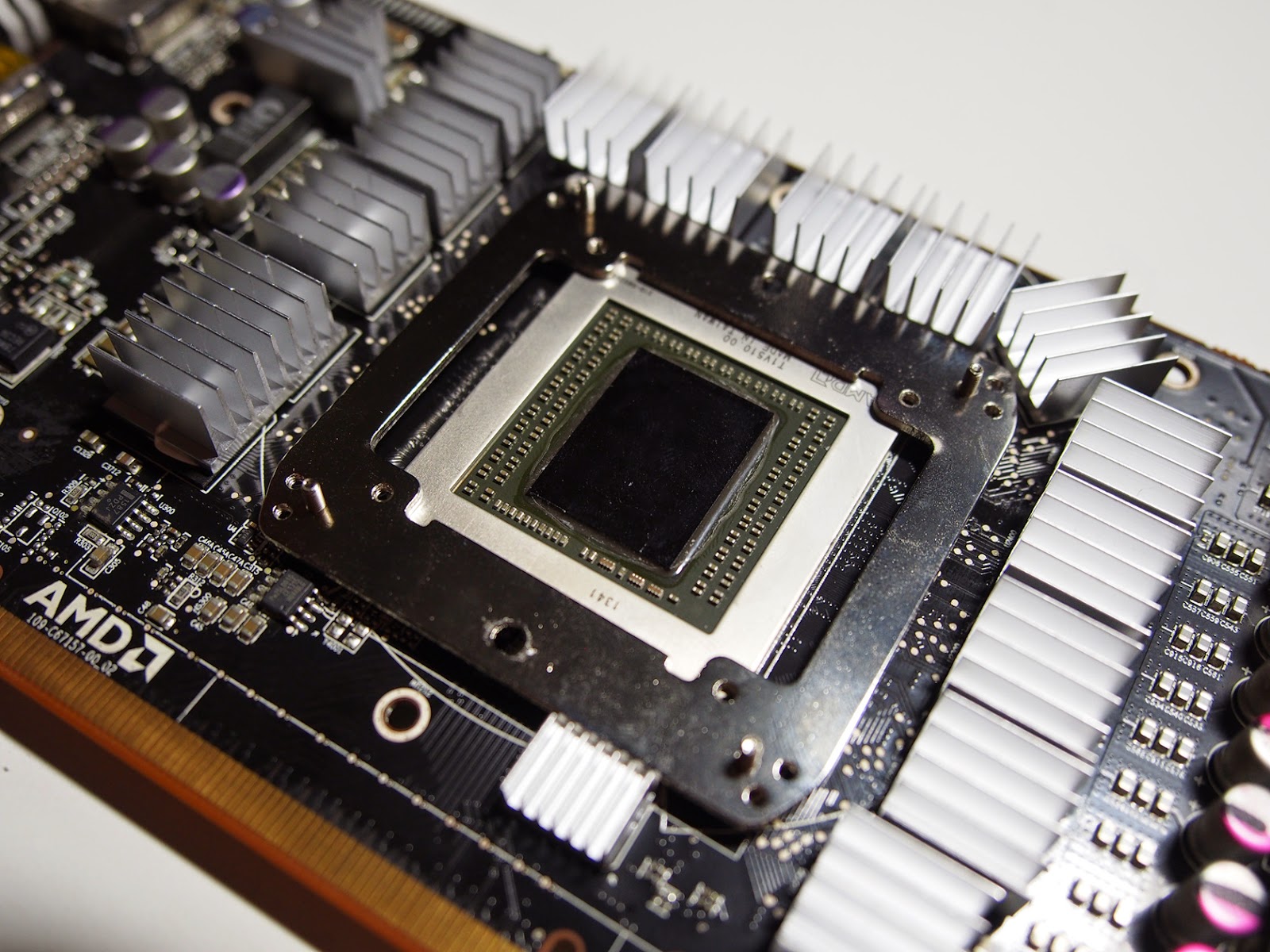

扣具有稍微高一點,避免安裝過程中壓到 GPU
proxy?url=http%3A%2F%2F2.bp.blogspot.com%2F tw Tx1 HllM%2FVEKpYeisj I%2FAAAAAAAAJNM%2FsSSjTIyqhOM%2Fs1600%2FPA011678
裝上鰭片之後的本體
proxy?url=http%3A%2F%2F4.bp.blogspot.com%2F 5dmqEBMOKLY%2FVEKpZSZRqeI%2FAAAAAAAAJNk%2FtTZG8kmw3T0%2Fs1600%2FPA011682

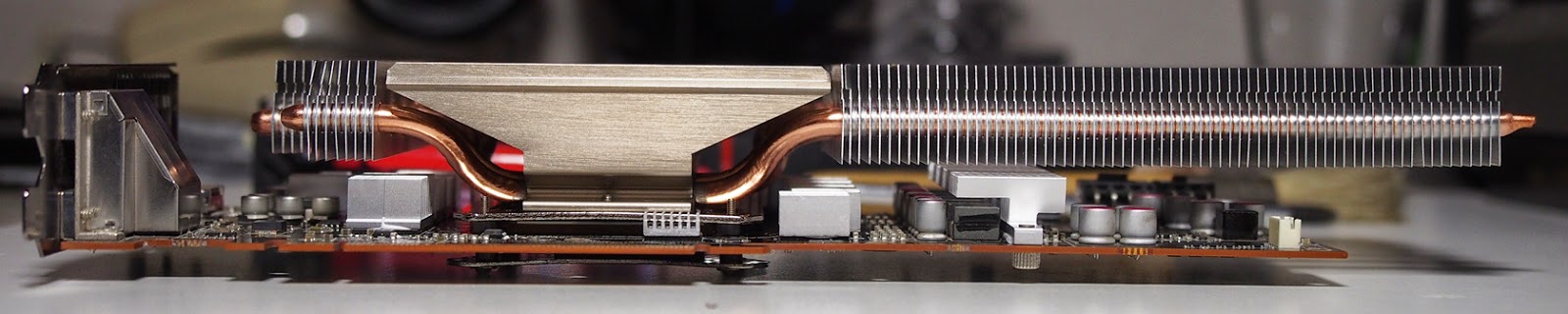

鰭片和記憶體散熱片都還有段距離,沒有卡到疑慮
proxy?url=http%3A%2F%2F3.bp.blogspot.com%2F

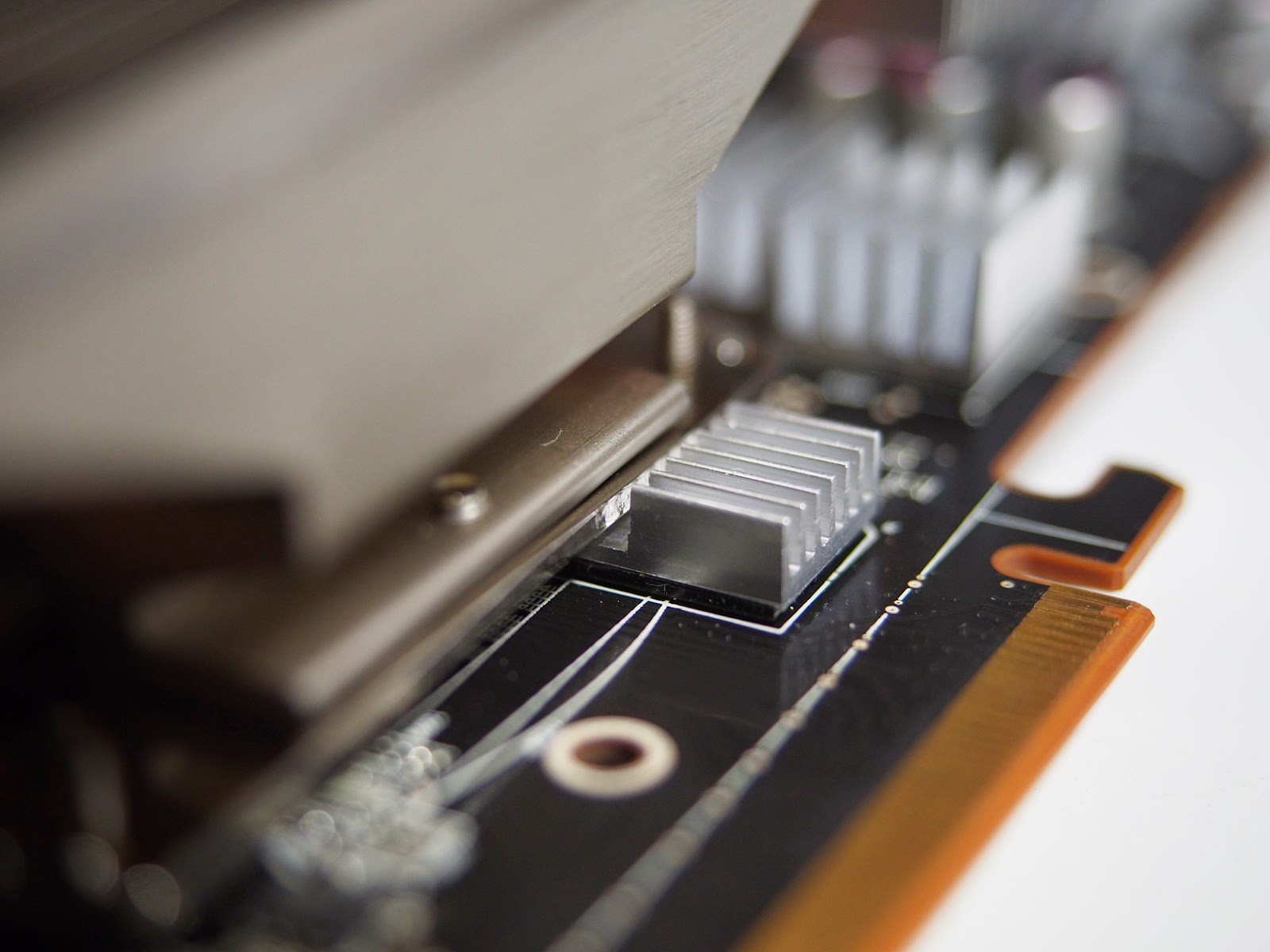

先前提到散熱片缺一腳的原因,也是為額外添購散熱模組的目的,原廠配件中,並沒有針對這個部份去設計
proxy?url=http%3A%2F%2F2.bp.blogspot.com%2F
沒有使用 Arctic Accelero Xtreme III 三風扇,直接使用機殼底部的風扇取代

實際測試下,Arctic Accelero Xtreme III 對於整體扇熱效果就像網路上硬體網站測試網站所提供的資訊相同,Noctua NF-S12A PWM 風扇轉速控制在 1100 ~ 1200 就有不錯的效果,只是因為機殼風流的關係,靠近擋板位置 VRM2 溫度抑制不如預期,改善效果有限,全速運轉的時候反而會稍微高些,這點到是小改之前沒預期到的,不過至少噪音的問題已經搞定了。
