NCASE M1 是老牌硬體論壇 [H]ard|Forum 成員 wahaha360Necere 在論壇 Small Form Factor Systems 討論區所發起,在和論壇成員們發想修改機殼配置告一段落之後,先後兩次在 2013 透過募資平台 Indiegogo 來募集資金來請聯力製作 prototype 以及第一批量產版的機殼,儘管那時有興趣,不過其單價不低,加上國際運費,價格上著實讓人卻步。

不過想要入手的心情卻沒有停歇過,今年五月底 NCASE 在參考使用者的回饋後,小幅度修改後推出了 NCASE M1 V2,由於這次機殼是直接透過聯力從台灣出貨,可以省下不少的運費,幾乎想都沒想,就直接在預購日當天下訂。

必須承認,最初的構想,是用一張 Maximus Impact ITX 小主機板來搭配 EK 推出的 EK-FB ASUS M6I 一體式水冷頭作為基礎在來延伸其他水冷套件,不過撇開電腦零件價格不計,水冷零件的預估價錢就已經直達天際,整個規劃下來大爆預算,加上時間點靠近 Intel Broadwell 以及 Skylake 兩個架構的交替期,最後還是決定沿用大部分的硬體,並改為風冷為主的配置。

外包裝走簡單素雅風格

拆開後除了機殼本體之外,還有配件盒
音源孔之外還有兩枚 USB 3.0  接口以及電源按鈕

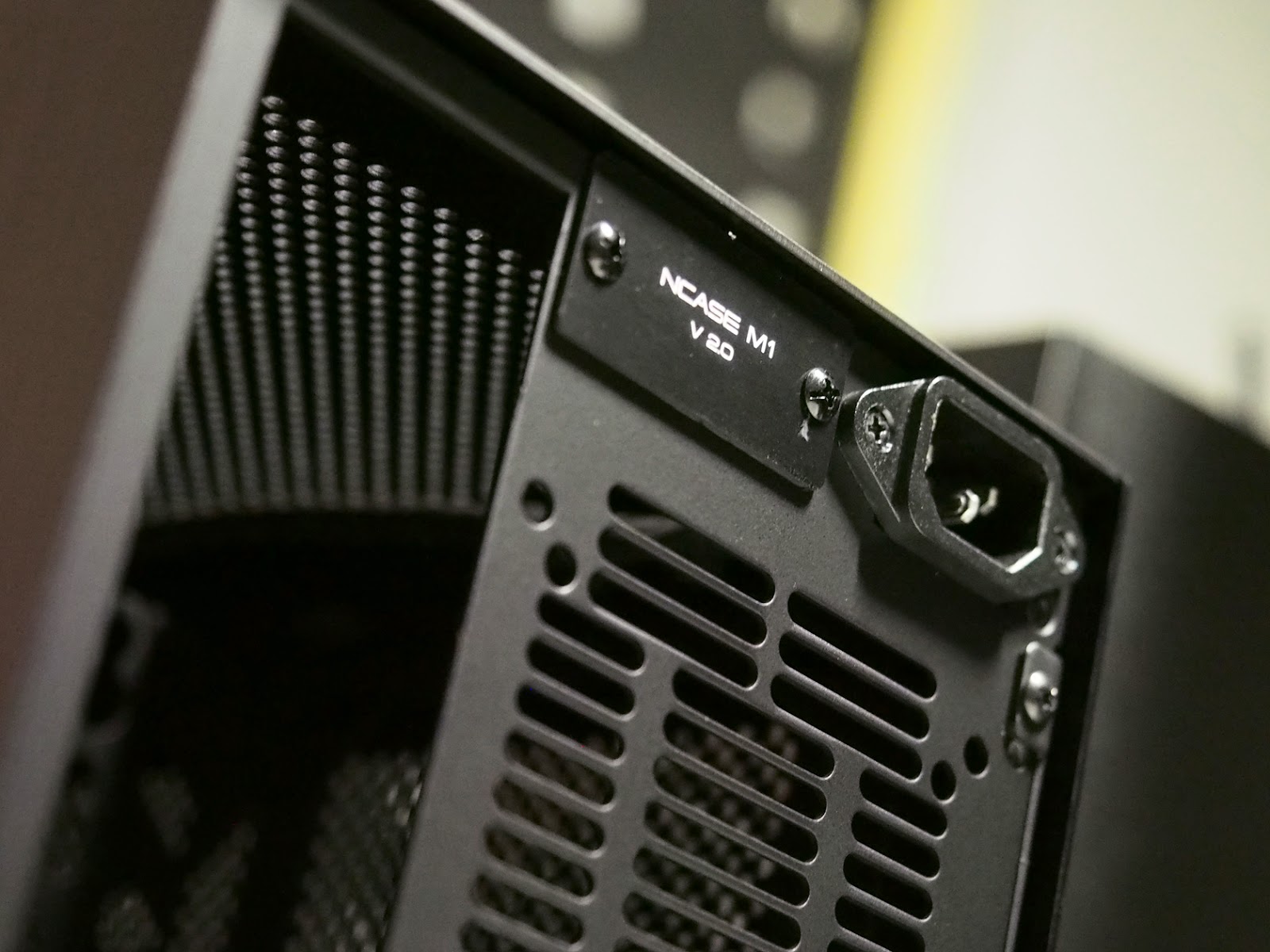

驗明正身,V 2.0,不過不像初版有出廠編號

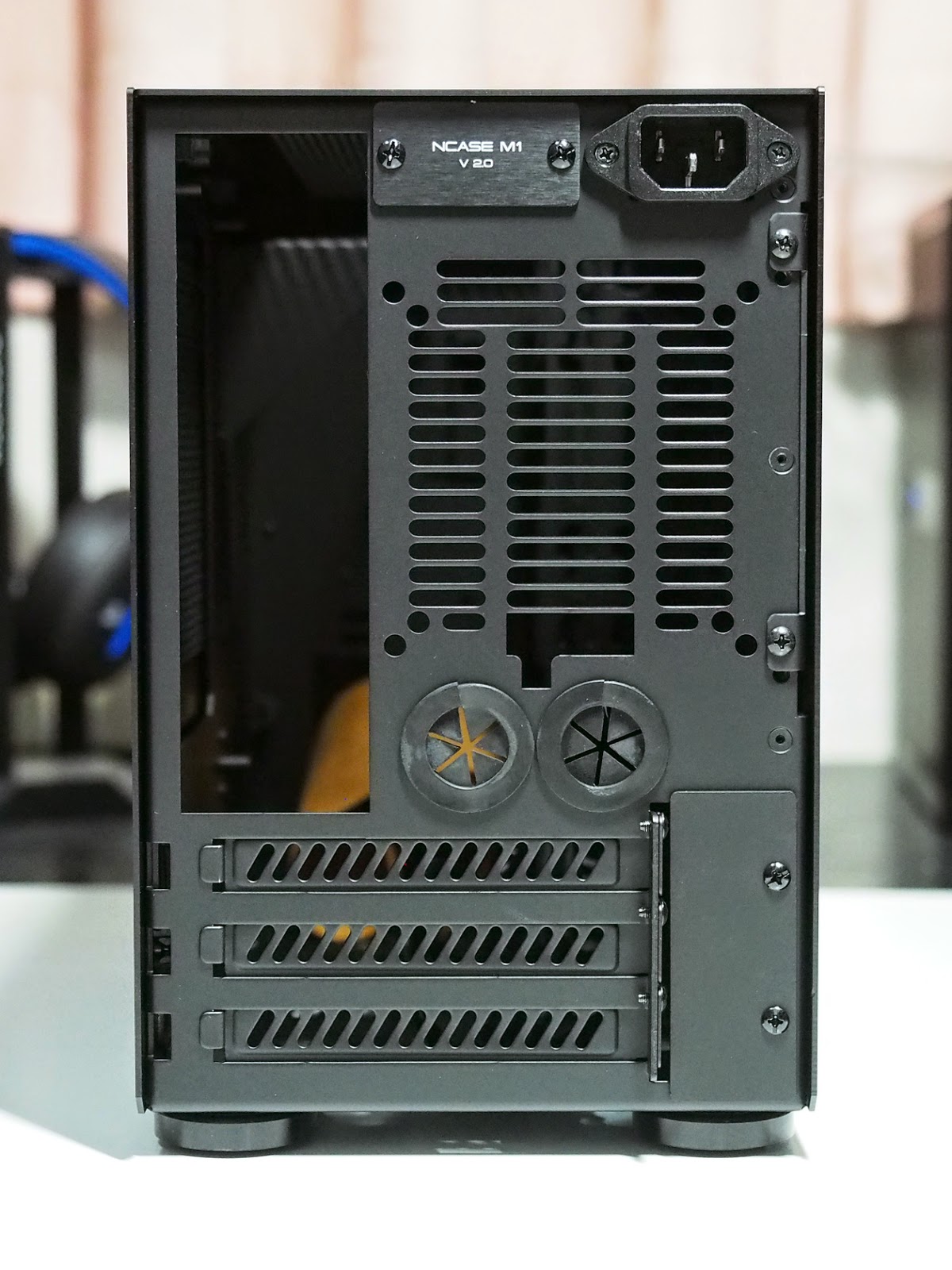

機殼背面一覽,上面的銘牌跟電源母插可以按照自己的需求左右調換位置

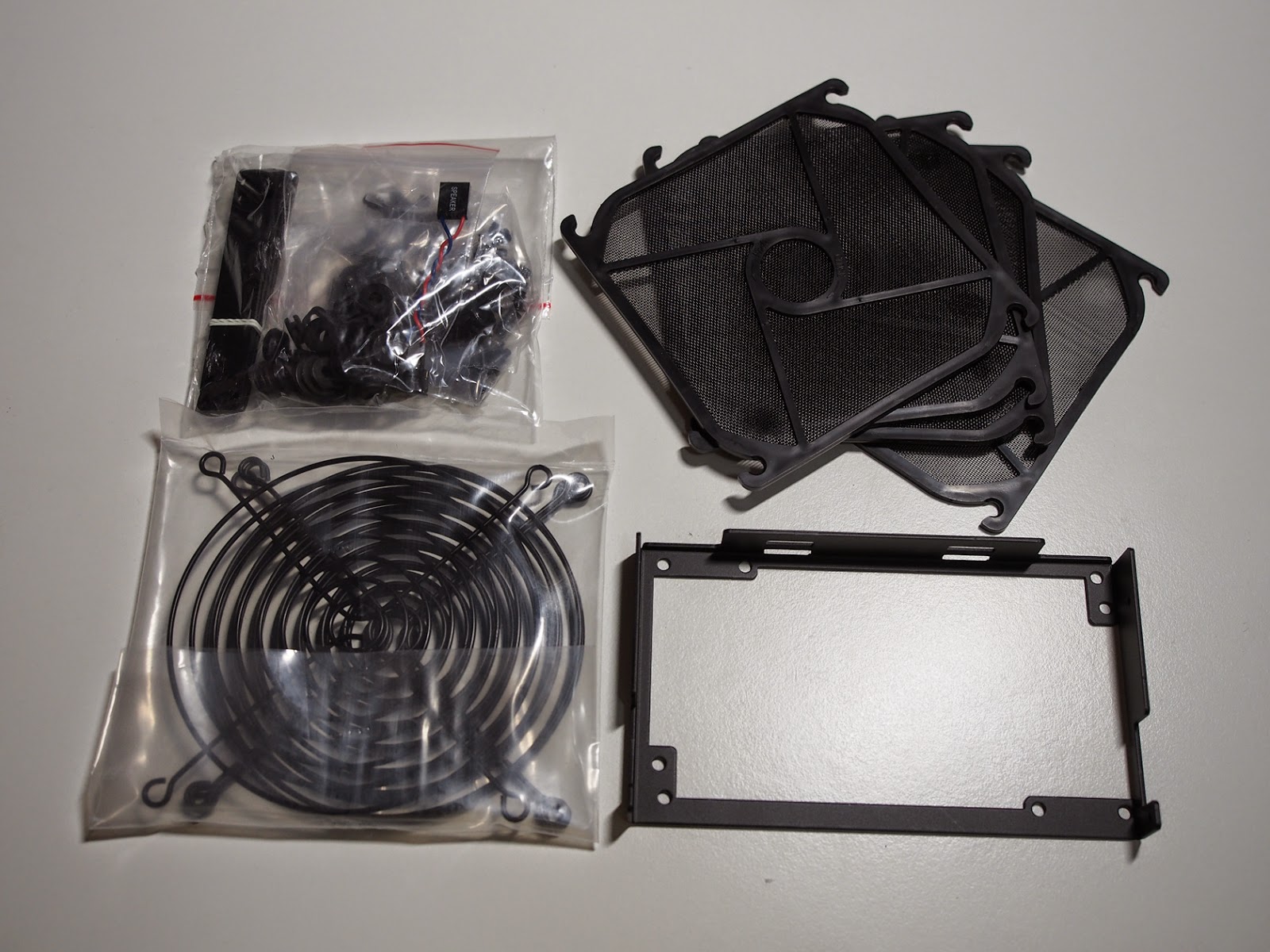

稟持發想時的多元精神,多樣的配件讓使用者可以依照自己的需求配置內裝,提供最大的彈性
所有側板都是卡榫設計,無須使用半顆螺絲,拆裝頗為便利
側板上的卡榫頭,稍加施力即可拆裝
卸除所有側板掛架之後的機箱透視照

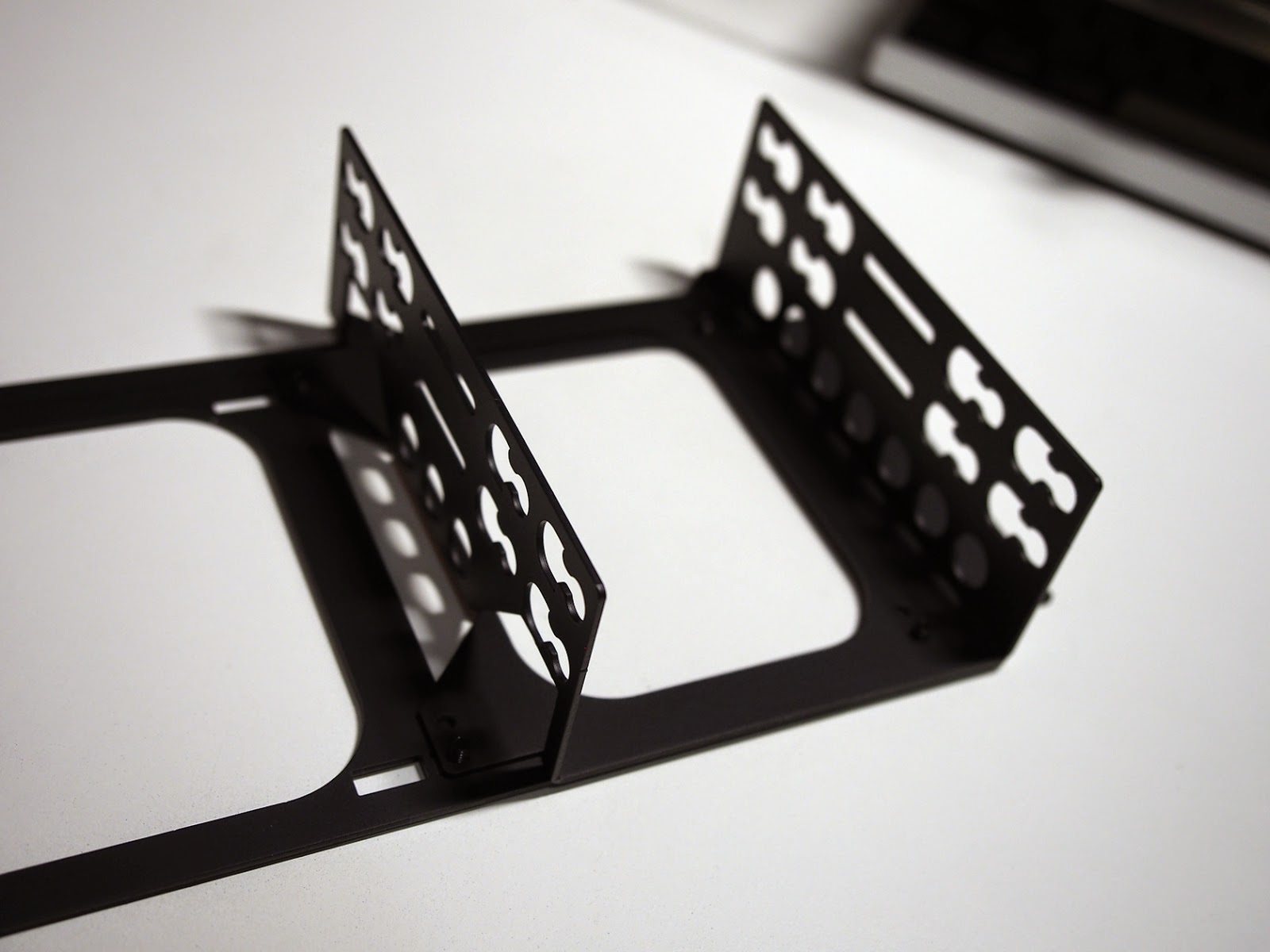

側邊掛架可以安裝兩顆 3.5″ 的 HDD,不需要的時候也可以拆除,改裝風扇/水冷排
這次要上 M1 的零組件,不過其實很多都是沿用,只是外殼都有保留

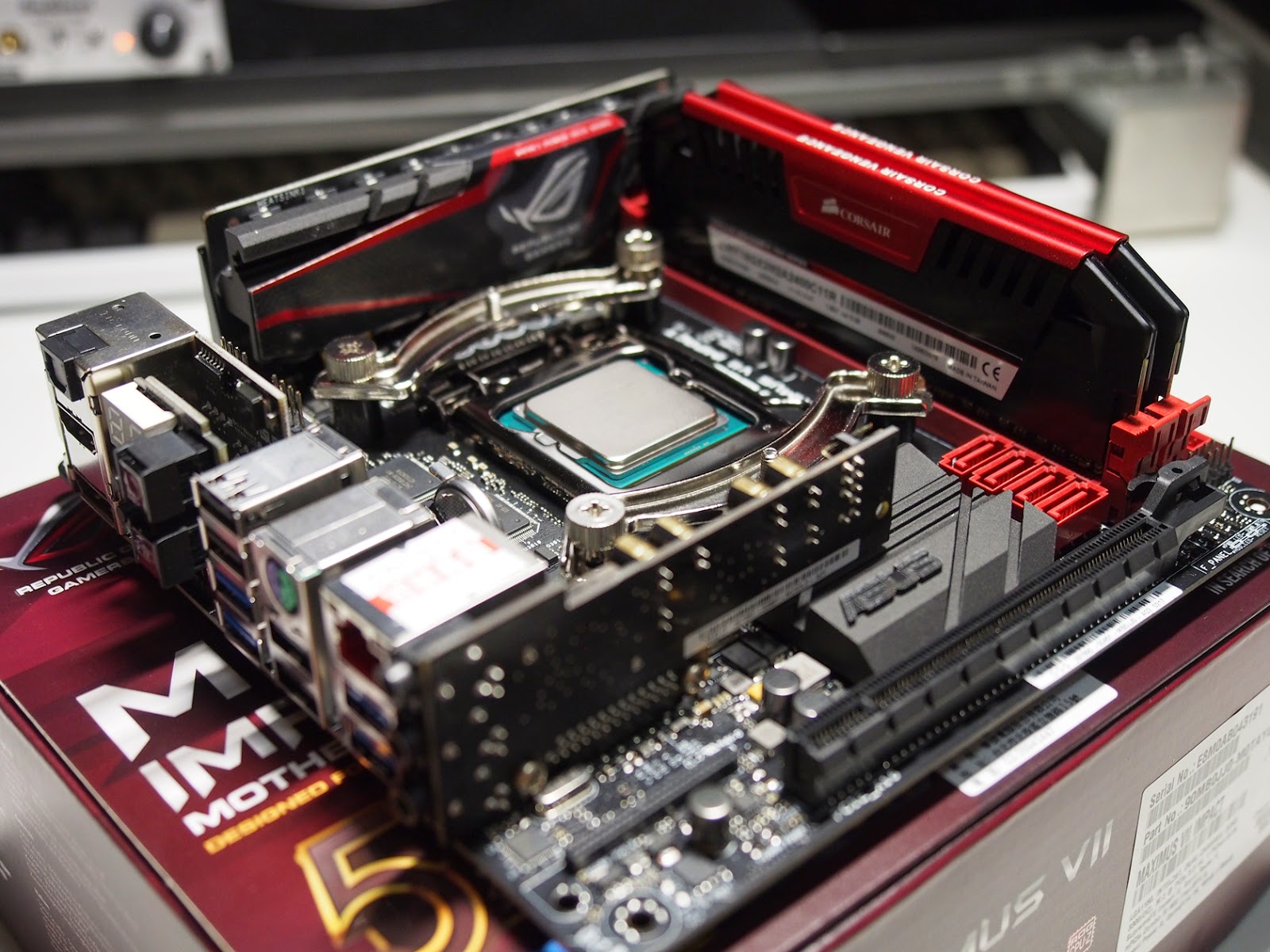

上機前先將貓頭鷹散熱器底座扣具先行安裝好
8/24-pin EATX 電源接頭做在靠近電源的同一側也是選購 Impact VII 除了賞心悅目的外觀之外的主要原因之一
在論壇中紀錄了不少塔式散熱器 搭配選擇,其中以散熱效果為主要考量的話,不少的使用者都是推薦使用 Noctua 的 NH-C14 和 NH-C12P SE14,不過前者散熱效果優於後者,後者除了必須搭配 LP 的記憶體之外,加上也已經停產,取得方式比較困難,最後還是選了 C14 來搭配原本使用鰭片較高的 Vengeance Pro 記憶體

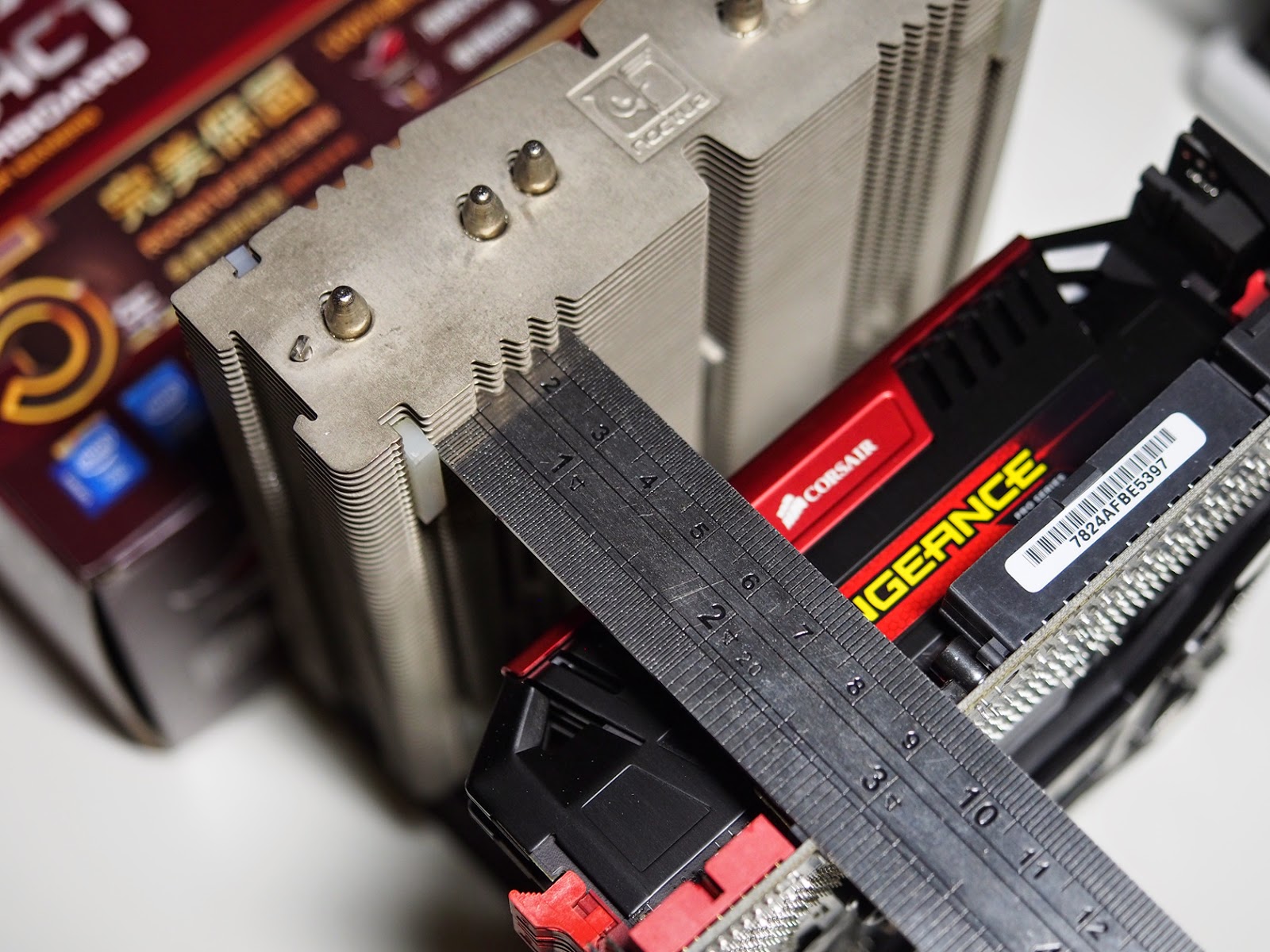

實際安裝後,大概還有 2.5cm 的空隙

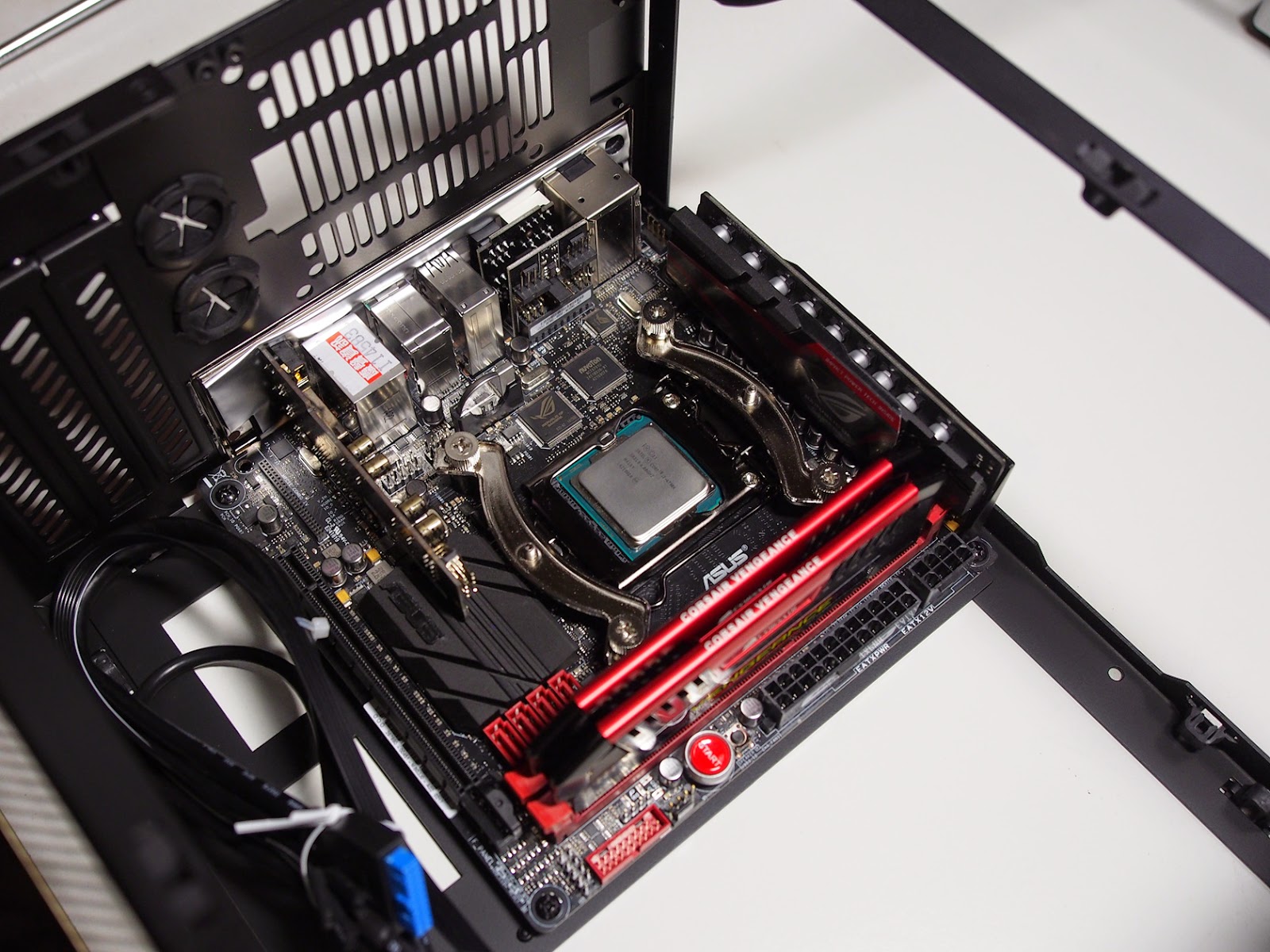

一開始當然從主機板和電源上機先
不過由於散熱器稍微凸出一些,造成電源無法順利安裝,只好又把散熱器給拆了下來
Asis Maximus VII Impact & Silverstone 600W SFX

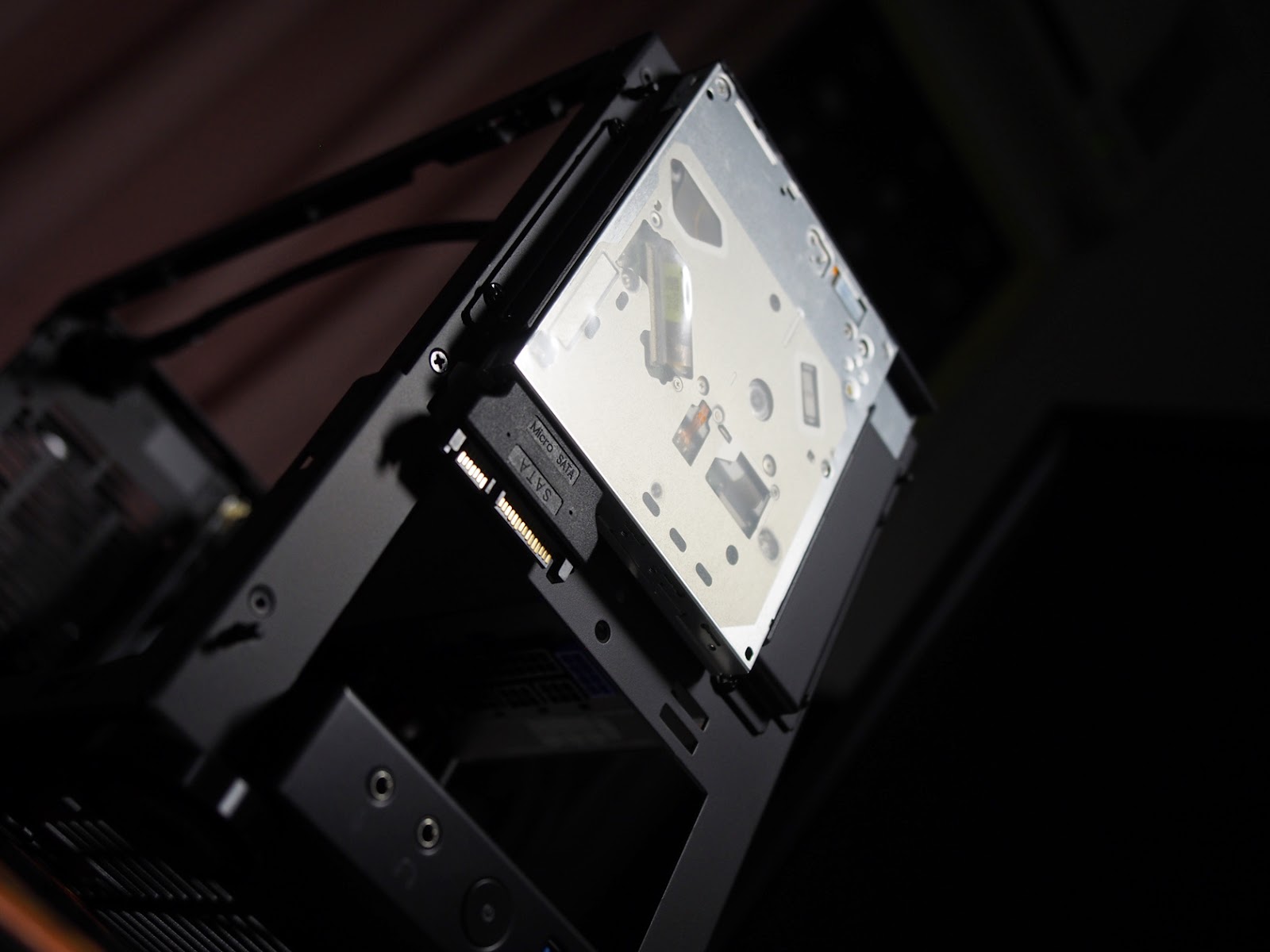

雖然使用機會相對低,不過還是裝上 Panasonic UJ-265 吸入式薄型藍光燒錄機,另外因為原本是內置型的產品,使用接頭是 Micro SATA,所以多使用一個轉接頭來匹配一般使用接頭
膠環是用來將 SSD/HDD 掛在機殼上,側支架可以一次固定兩顆 2.5″ 的周邊
Samsung 840 Pro 256GB & Hitachi 1TB 2.5″ 合體 ~~~

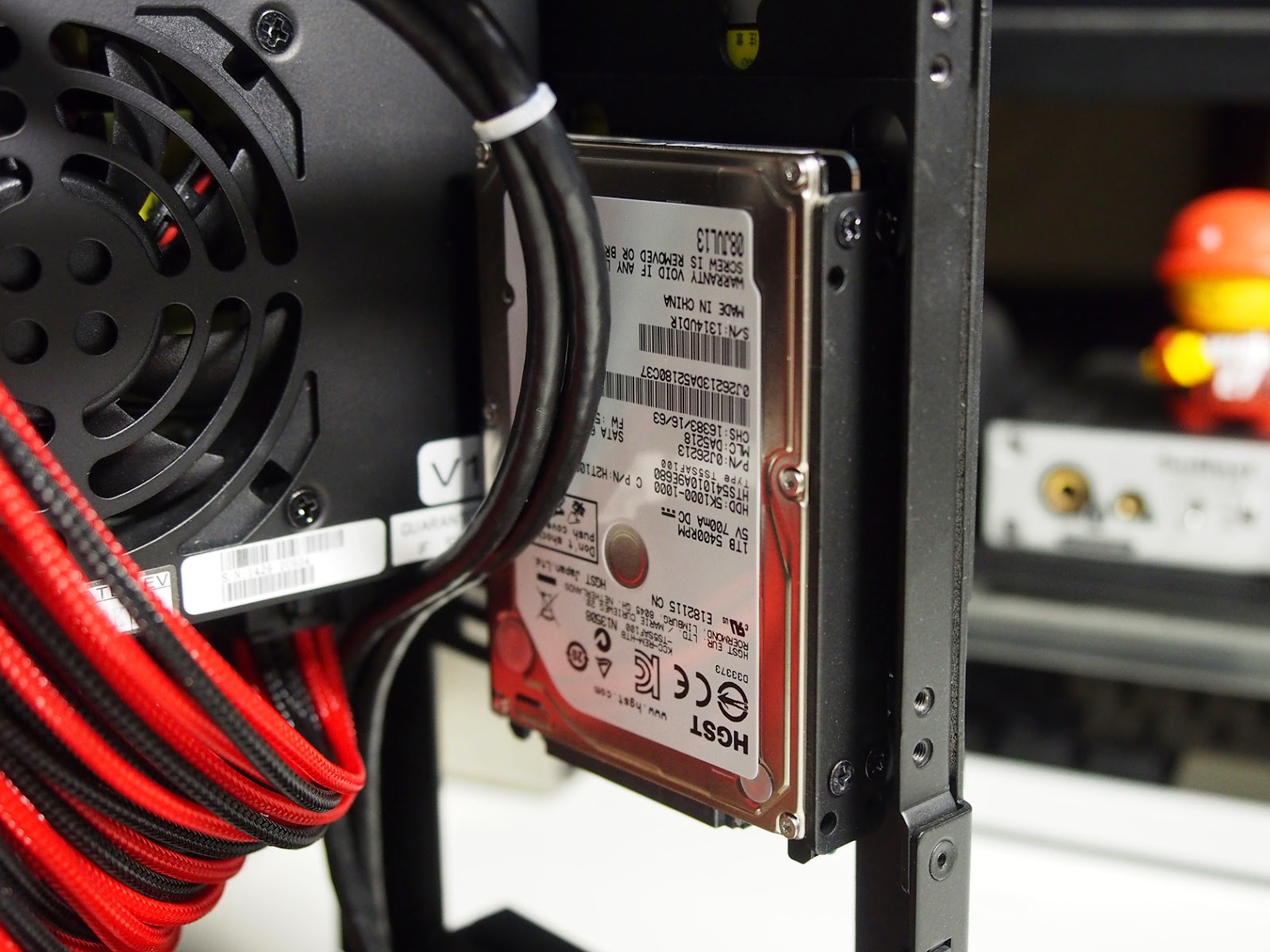

將 HDD/SSD 掛在前面版後方

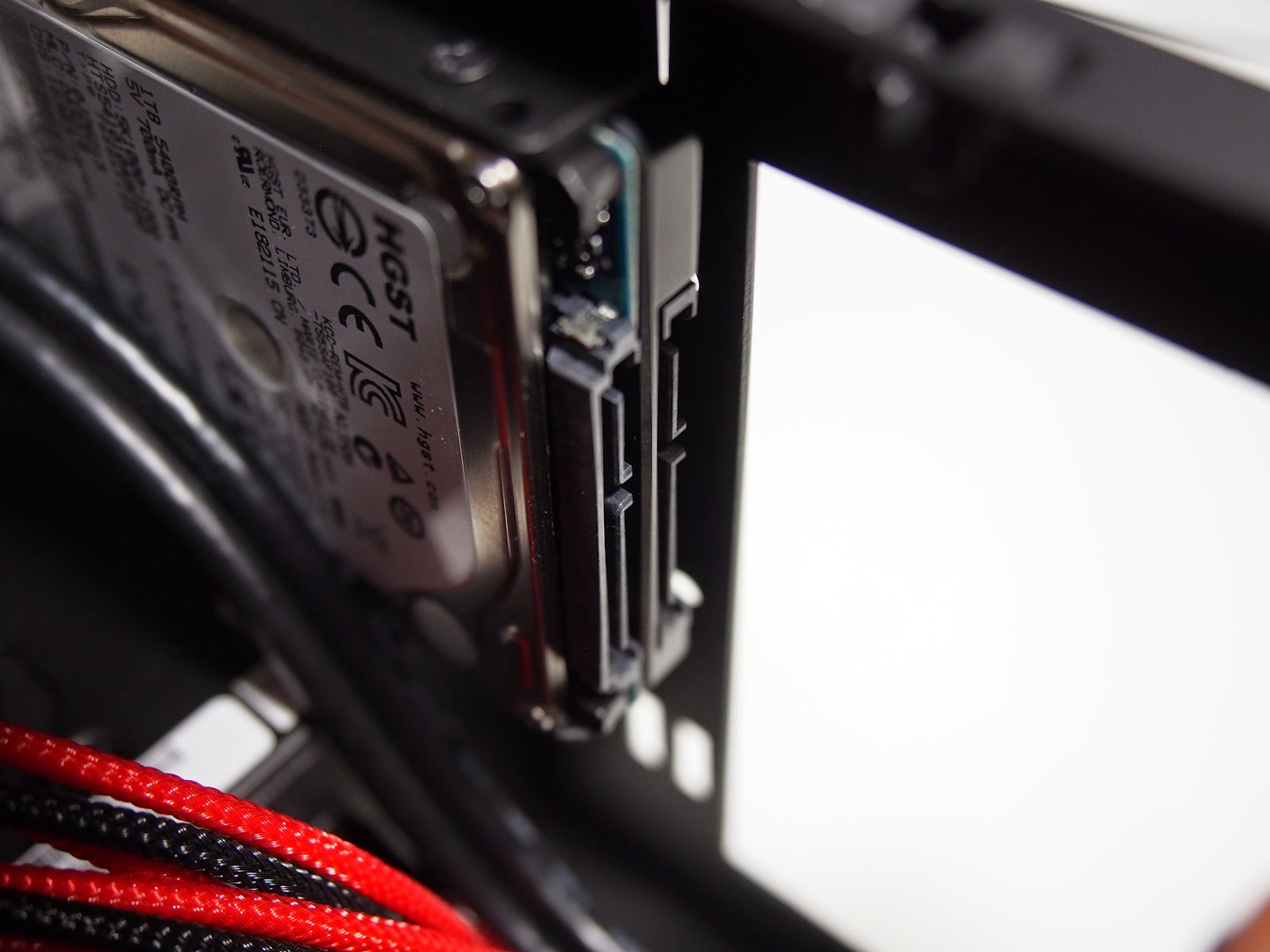

掛架設計可以讓 HDD/SSD 在同一個平面上,方便走線

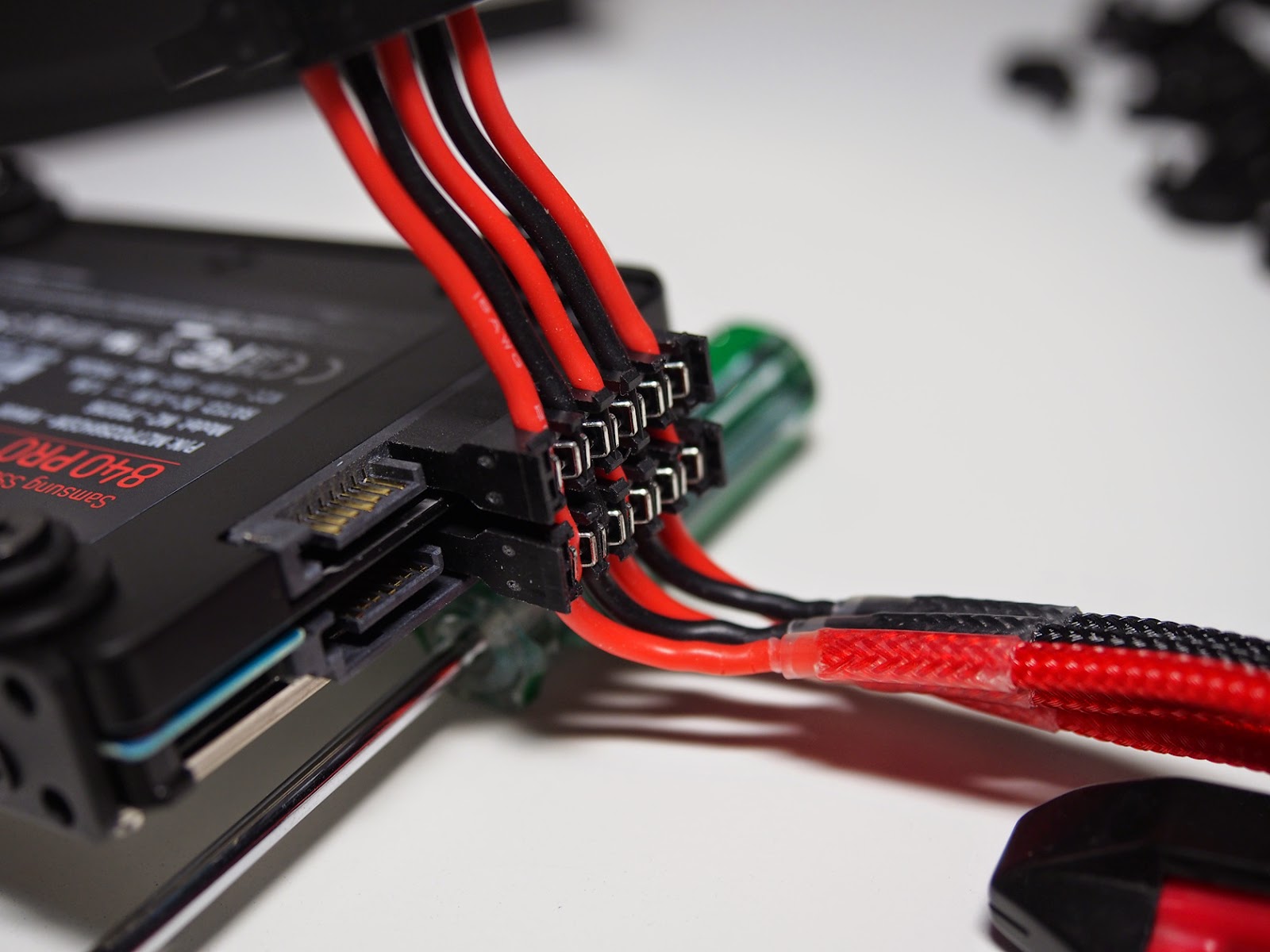

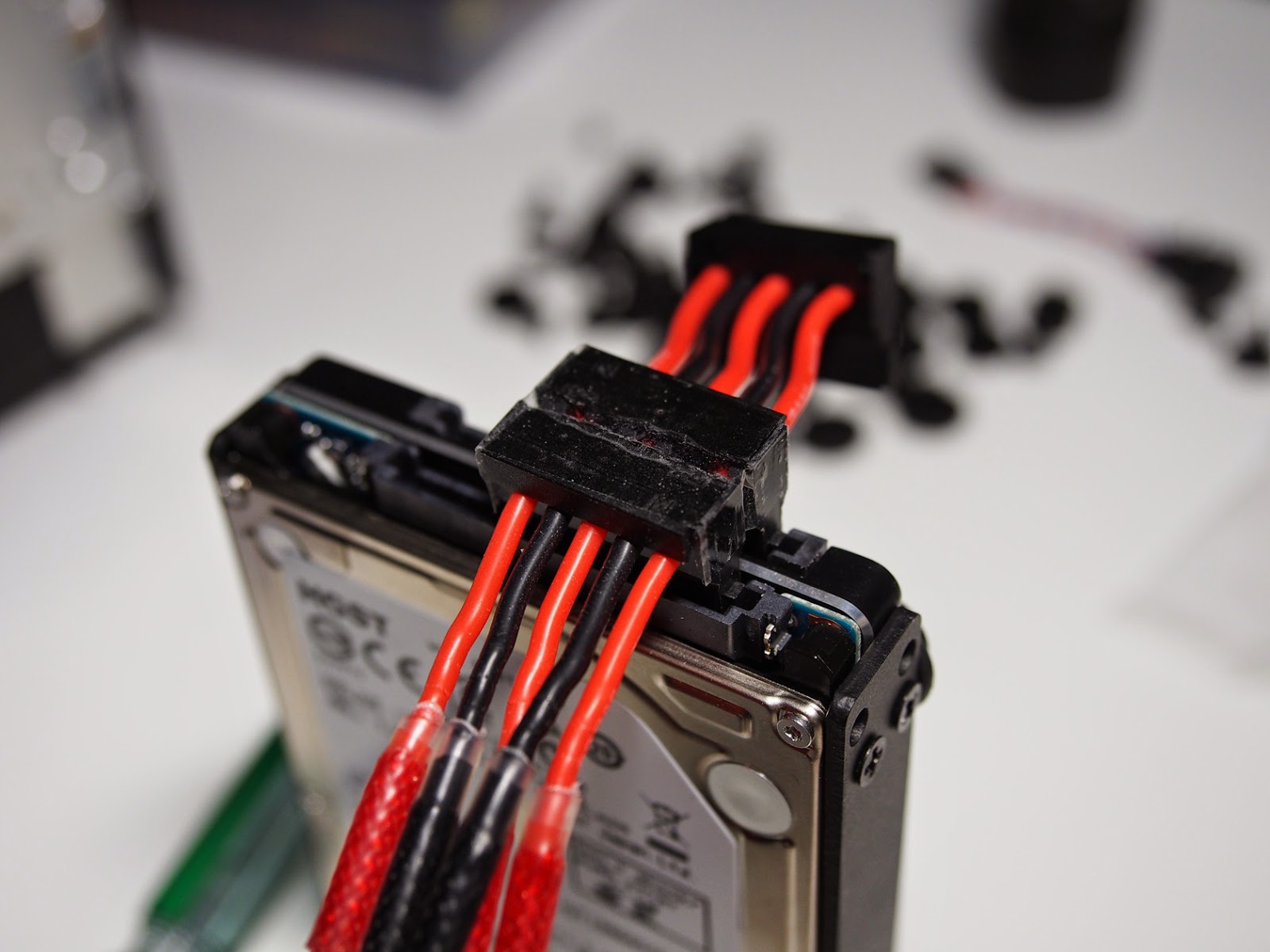

不過由於間距很窄,電供線路的部份稍微做點勞作
刺破頭上蓋無法兩個同時蓋上,面對面的部份做點修剪,然後用透明膠帶固定
完成初步硬體配置和電源走線

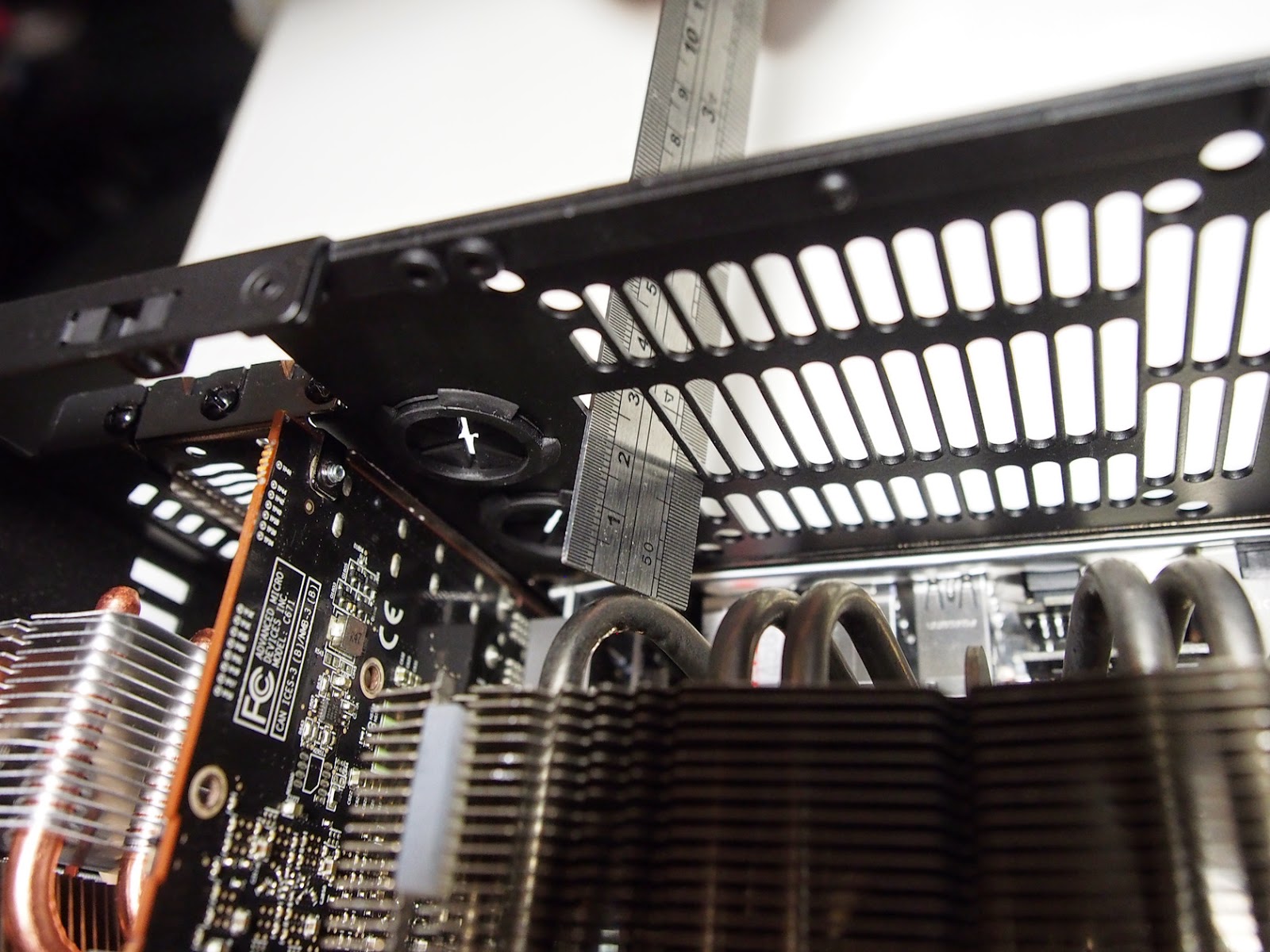

C14 散熱器熱導管的部份距離機背只有 24mm,無法安裝一般 8/9cm 風扇

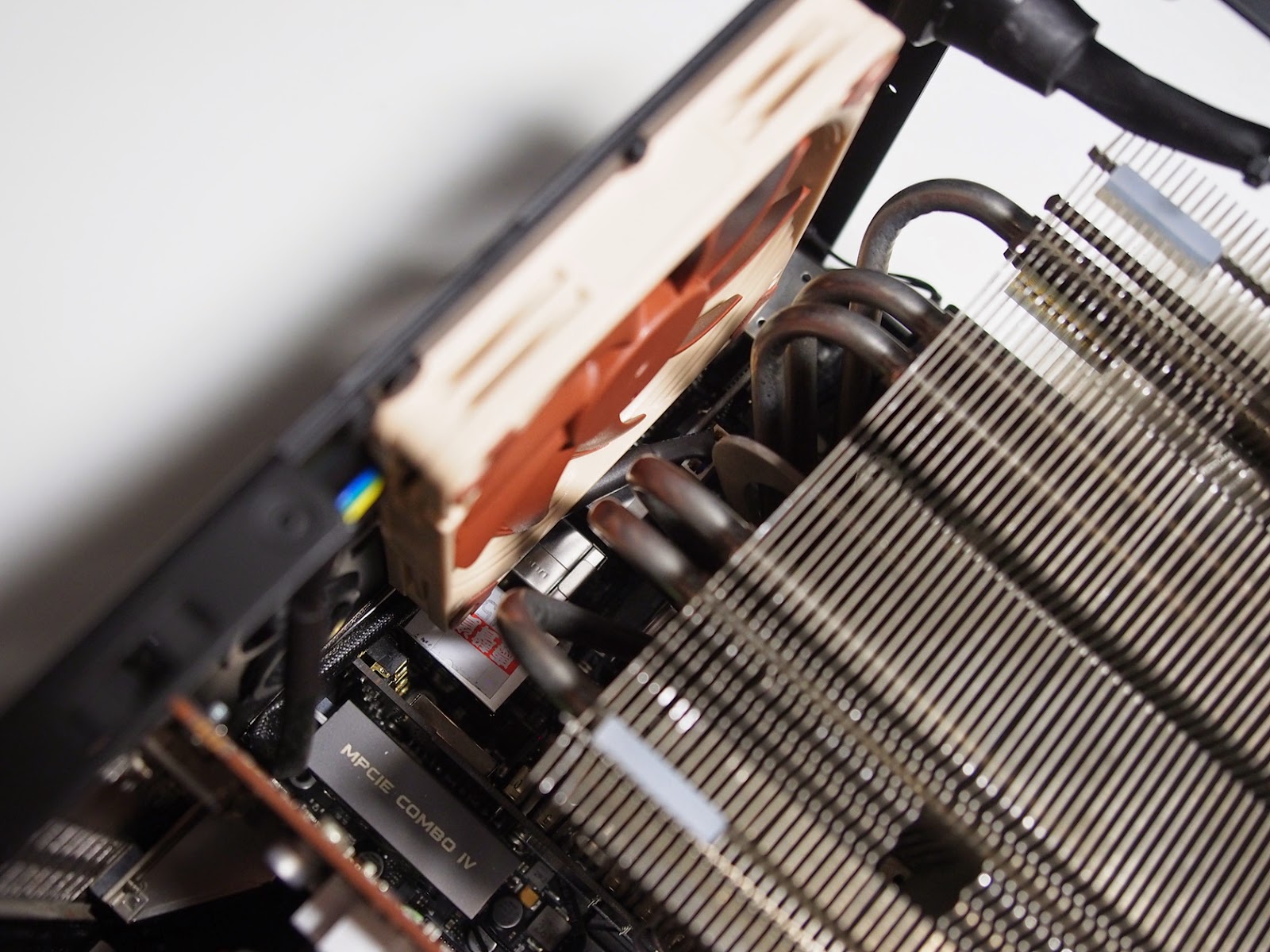

所以這邊選用高度只有 14mm 的 Noctua NF-A9x14 PWM 風扇來輔助帶走機殼中的廢熱
整體安裝告一段落,顯示卡為 R9 290 公版卡改 Arctic Accelero Xtreme III
Arctic Accelero Xtreme III 散熱鰭片的大小剛好緊貼外殼前緣支架,安裝的時候要花點心思橋角度才能順利置入
換個角度看更明顯

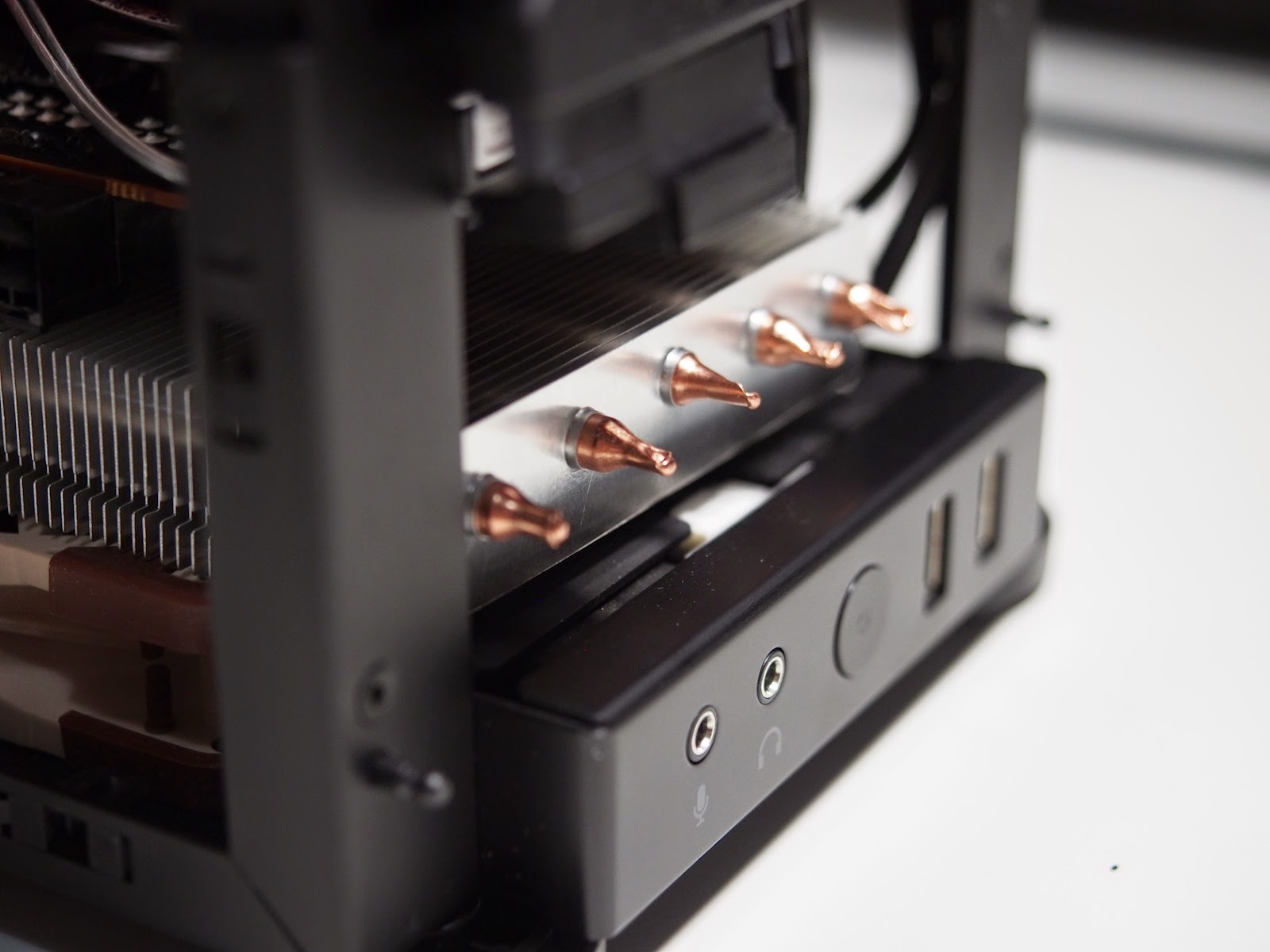

熱導管會稍微突出些,不過前蓋的設計沒有卡到的疑慮,有足夠空間安置

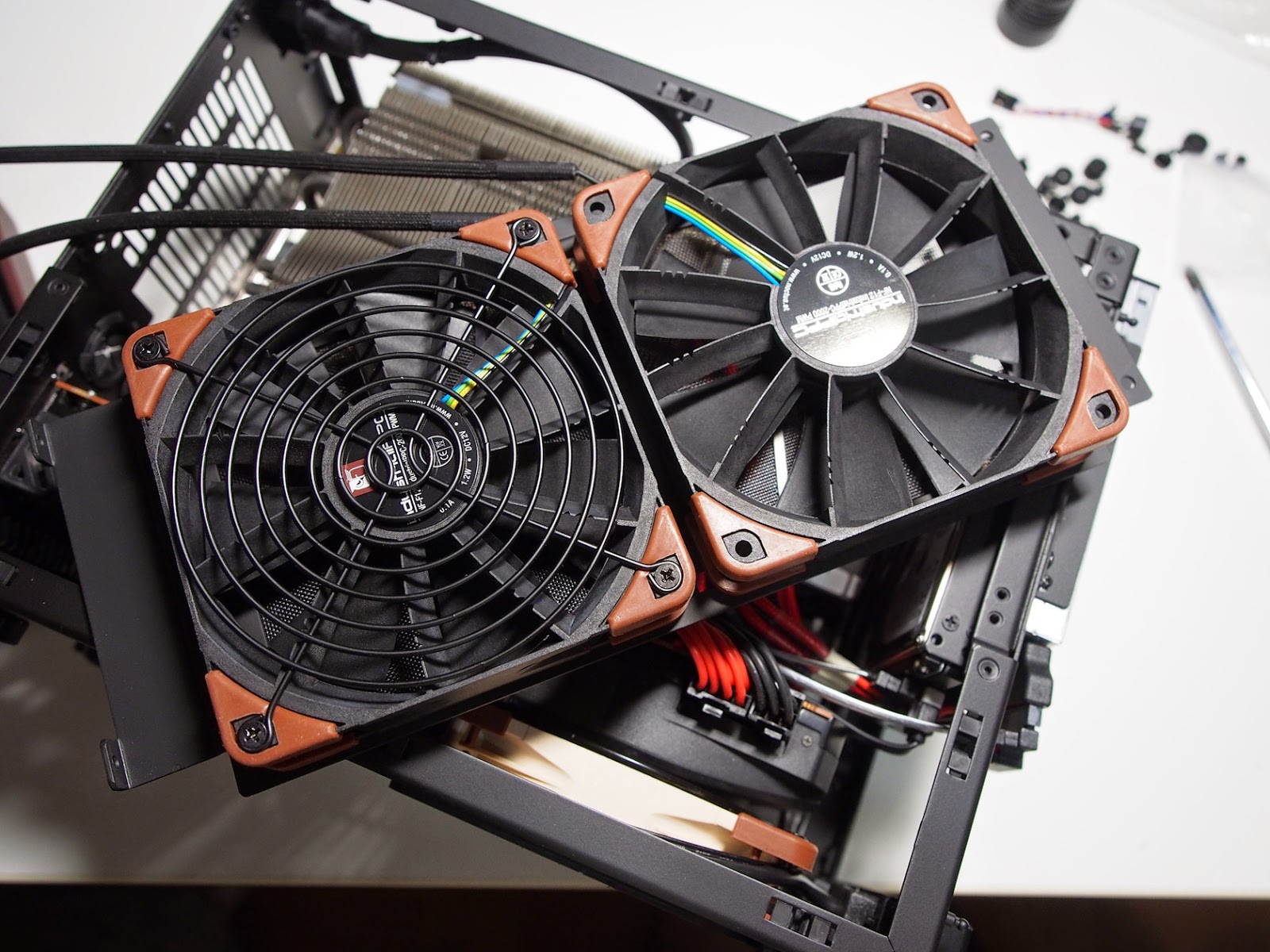

由於捨棄 C14 原本的 14cm 風扇,側風扇的部份改為 Noctua NF-A14 industrialPPC-2000 PWM
蓋上風扇架的機殼左側
從上方再來一張

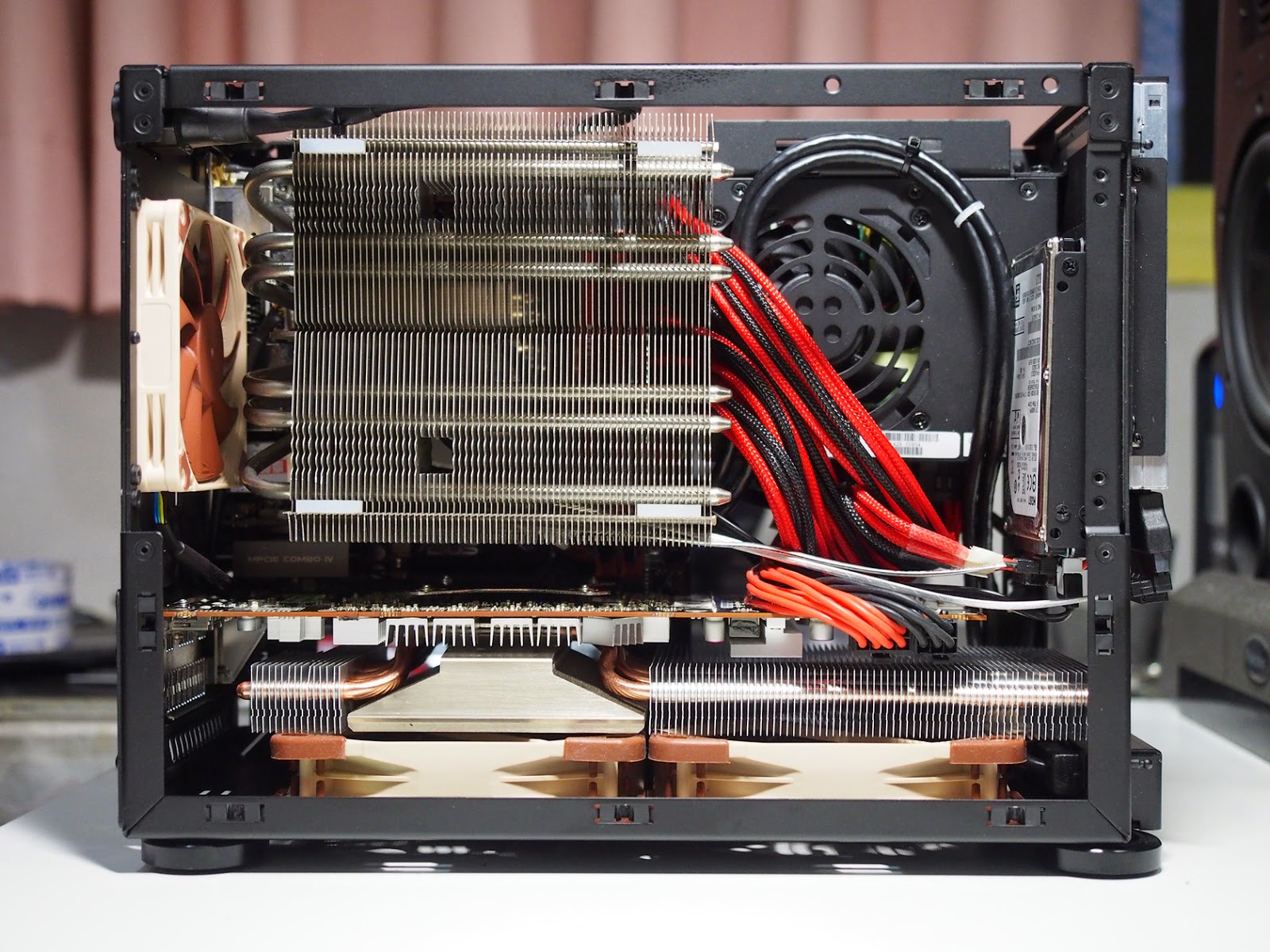

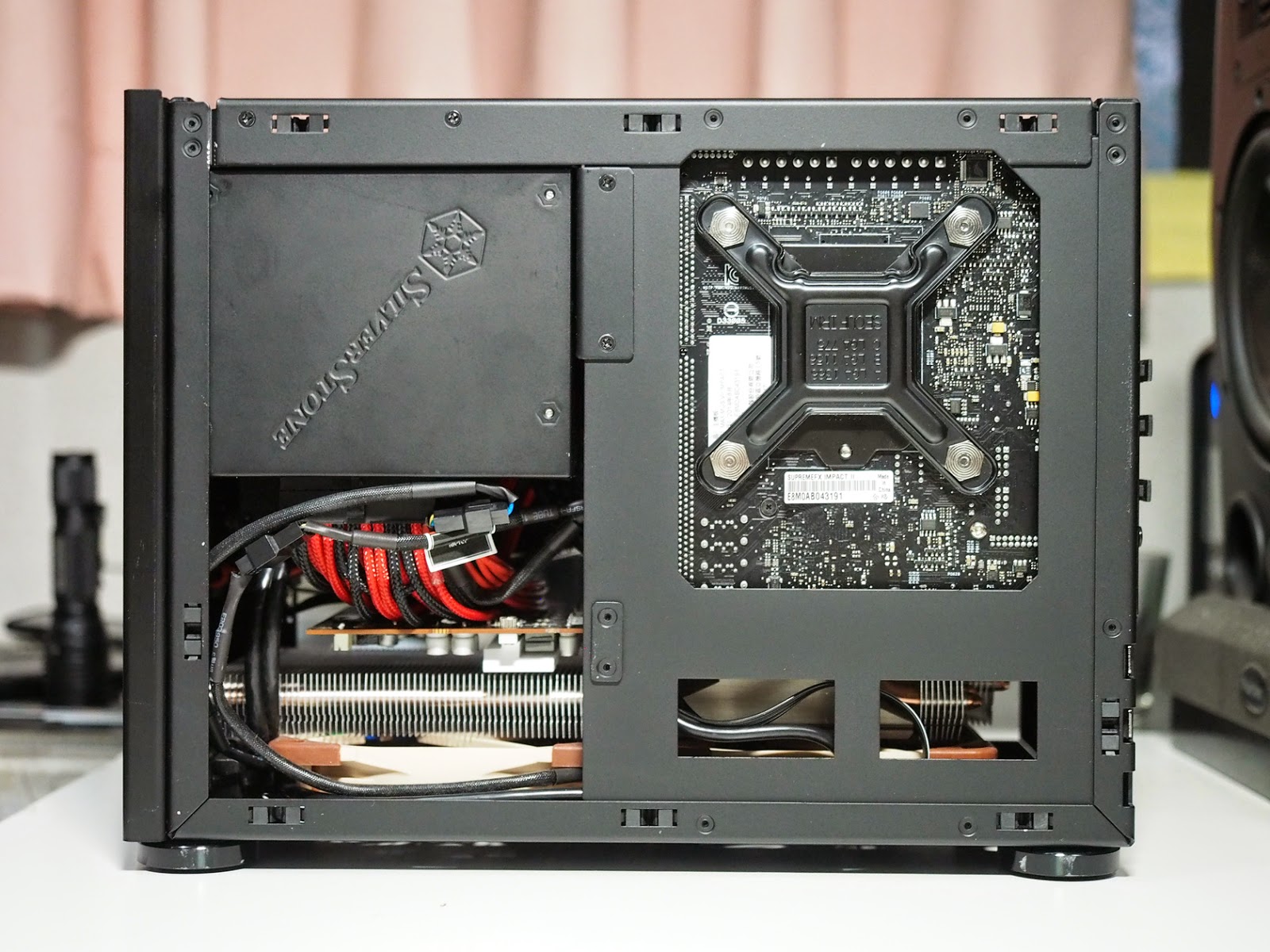

機殼右側

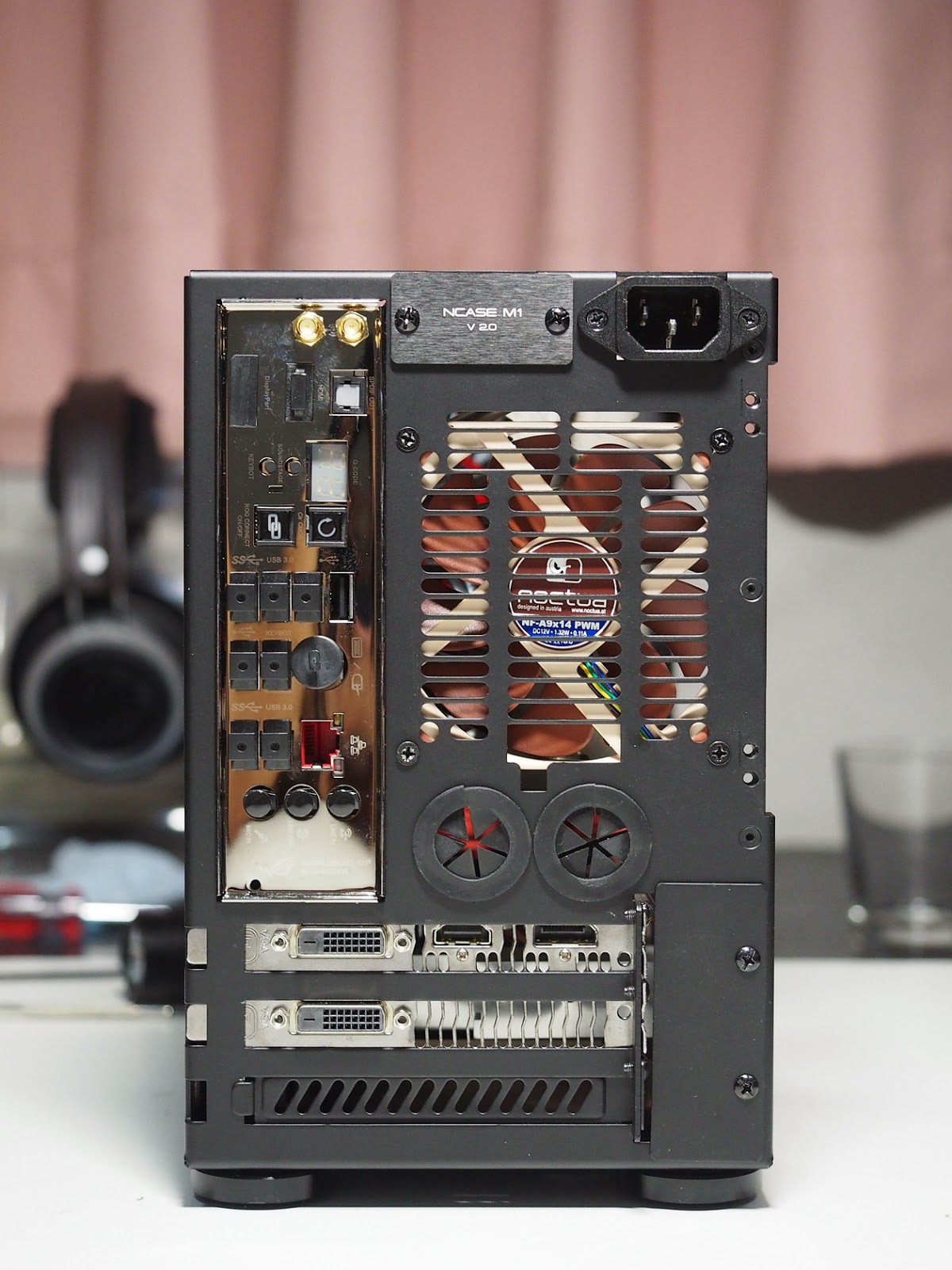

最後來張屁屁照,並順手將暫時用不上的背版輸出孔位全部用防塵蓋蓋上

一般留言 (9)

  1. 版大你好,想請教
    關於"Samsung 840 Pro 256GB & Hitachi 1TB 2.5″ 合體"
    這部份合體後厚度是多少呢?
    看安裝在內側時,跟12CM風扇剛好吃滿,謝謝

  2. 先謝謝您一直回覆我問題了..感謝!
    觀察了一下我從我手上這顆後面插頭旁的散熱孔看進去同個地方竟然沒有上跟圖中一樣的白熱熔膠…不知道是不是發出聲音的原因…唉 http://i.imgur.com/ia29TJV.jpg
    不知道方便的話可以看一下您的有嗎><? 不需要拆下來只要從插頭下面稍微打個光就看到了,若是太麻煩就不用了~ 萬分感謝

  3. 請問這顆POWER您還有在使用嗎?
    我跟銀欣換了一顆還是有這情況有點扯…
    沒發作很大的時候耳朵貼著散熱網還能聽到一點點尖銳聲
    等開機或關機發作時超過1M還是能聽到高頻音囧
    版主回覆:(12/17/2014 04:04:49 PM)
    回覆晚了,機殼離我座位的位置大概不到兩米,但是並沒有你說的問題,也沒有發作不發作的狀況,都是頗為安靜的情況,反而是底部的進風還比較吵 f^^

  4. 不知道方便看一下您這顆power盒子上s/n序號是1429開頭還是1430以後嗎?~
    謝謝 感覺是某一批有問題
    版主回覆:(12/18/2014 08:47:20 AM)
    序號的話是 1429009XX

  5. 謝謝,因為我爬了下Hardforum這顆power的串也是不少人有這問題…在想是不是通病還是少數批次中獎。
    另外請教下case當初直接在台灣發貨的話預購是多少錢呀~?
    版主回覆:(12/13/2014 08:45:55 AM)
    PSU的部份,我是跟地瓜球買,當時應該是台灣剛上市的第一批貨,至於機殼入手價格是 6022 (含運、信用卡手續費)

  6. 請問您這顆SFX600W的POWER在插電後不管開不開機會有電流高頻音嗎?
    我的不知道為何會有耶…
    版主回覆:(12/25/2014 12:56:25 PM)
    個人使用並沒有這個問題,通常這個問題是電感造成,如果還在七天內鑑賞期看要不要央求購買店家更換,或者詢問店家處理方式會比較快
