[開箱] Asrock FM2A88X-ITX+ /w Thermalright AXP-100 & TRUE Spirit 120M REV.A (風扇篇)

有鑑於老家的電腦有點年紀了,加上正好朋友可以幫忙帶 AMD Radeon R9 Gamer Series 8GB DDR3 2400MHz 回來,想想就來弄台 ITX 小主機配 A10-7850K,一方面可以增加收納空間,一方面也可以孝敬父母 (謎之音:其實是你自己想玩吧 ~)。

不過 A88X 的 ITX 板子沒啥選擇,不外乎就華擎的 FM2A88X-ITX+ 或者是技嘉的 GA-F2A88XN-WIFI 二者選一,無線網路部份前者有支援到 802.11ac,後者只有到 802.11n,不過這個部份不構成太大考量,音效晶片後者換上 ALC1150 + TI NE5532 比起前者的 ALC 892 好像比較誘人 (其實…..真的要推好耳機還是認命一點,規格上頭的 600Ω 還是笑笑就好),所以上述都不是考量原因 (毆飛 ~~)。

combine images

其實配置的部份才是最主要的考量,尤其還是要塞在小機殼裡頭,第一眼看到就覺得技嘉的 SATA/USB 3.0 配置在很讓人不習慣的右上角,線材要拉的比較遠,而華擎把 CPU/RAM 底座轉個方向,似乎可以減少些許風流受到記憶體阻擋的影響,當然最主要的原因,還是 Newegg 上頭使用者回饋對華擎的小板好過技嘉的些許,幾經斟酌,最後還是選了華擎。Ps. 不過沒注意到的是主機板上頭標記綠色的風扇接頭部份,靠近背版的是給 CPU 風扇使用,遙遠的彼端才是通常拿來接機殼後吹風扇接頭。

Asrock FM2A88X-ITX+ 小開箱

P6010435
Asrock FM2A88X-ITX+ & AMD A10 7850K & AMD Radeon R9 DDR3 2400 8GB
P6010441

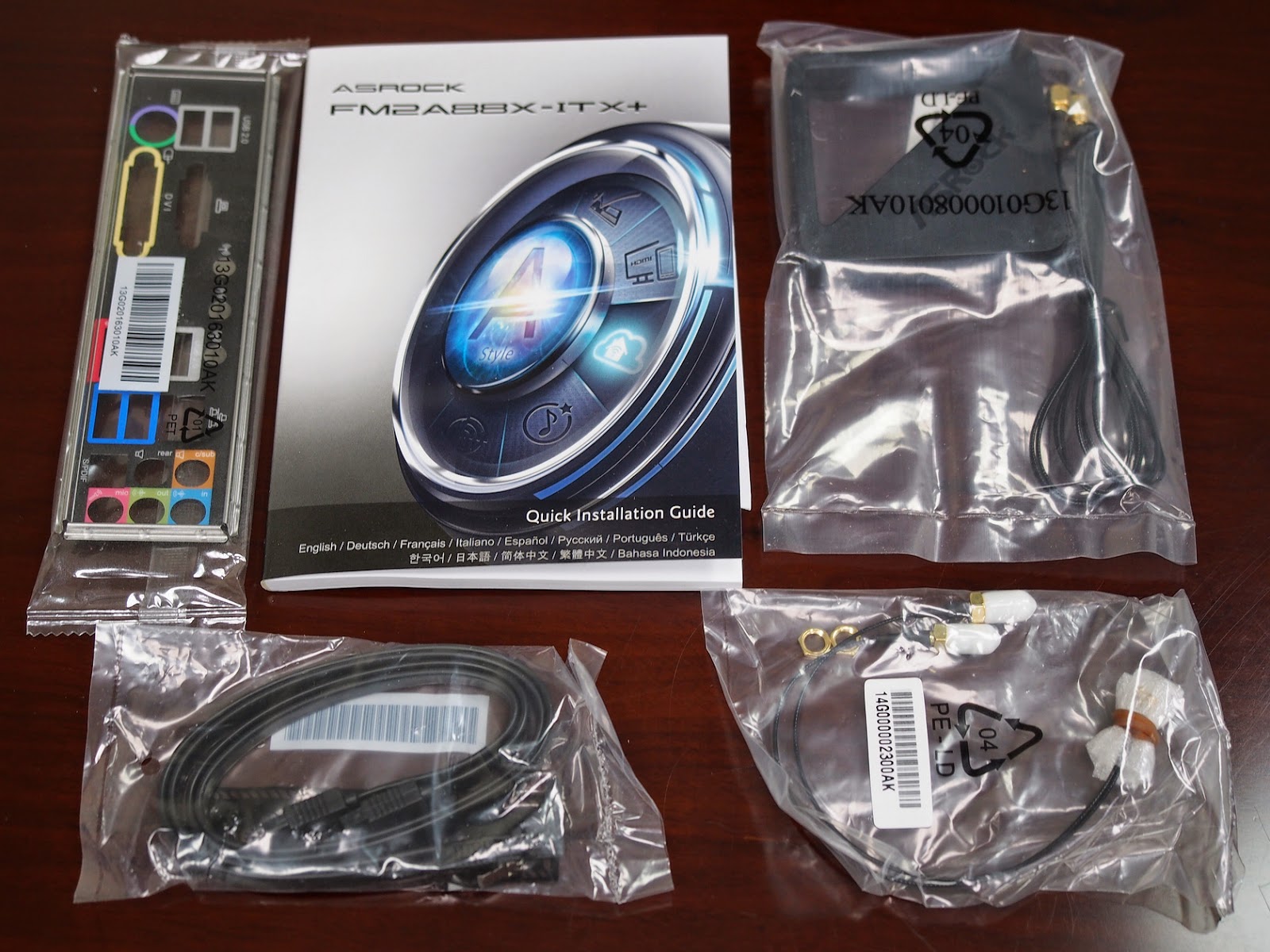

相較於一般 ITX 主機板,配件多了外置天線以及SMA-IPX 轉接線
P6010442

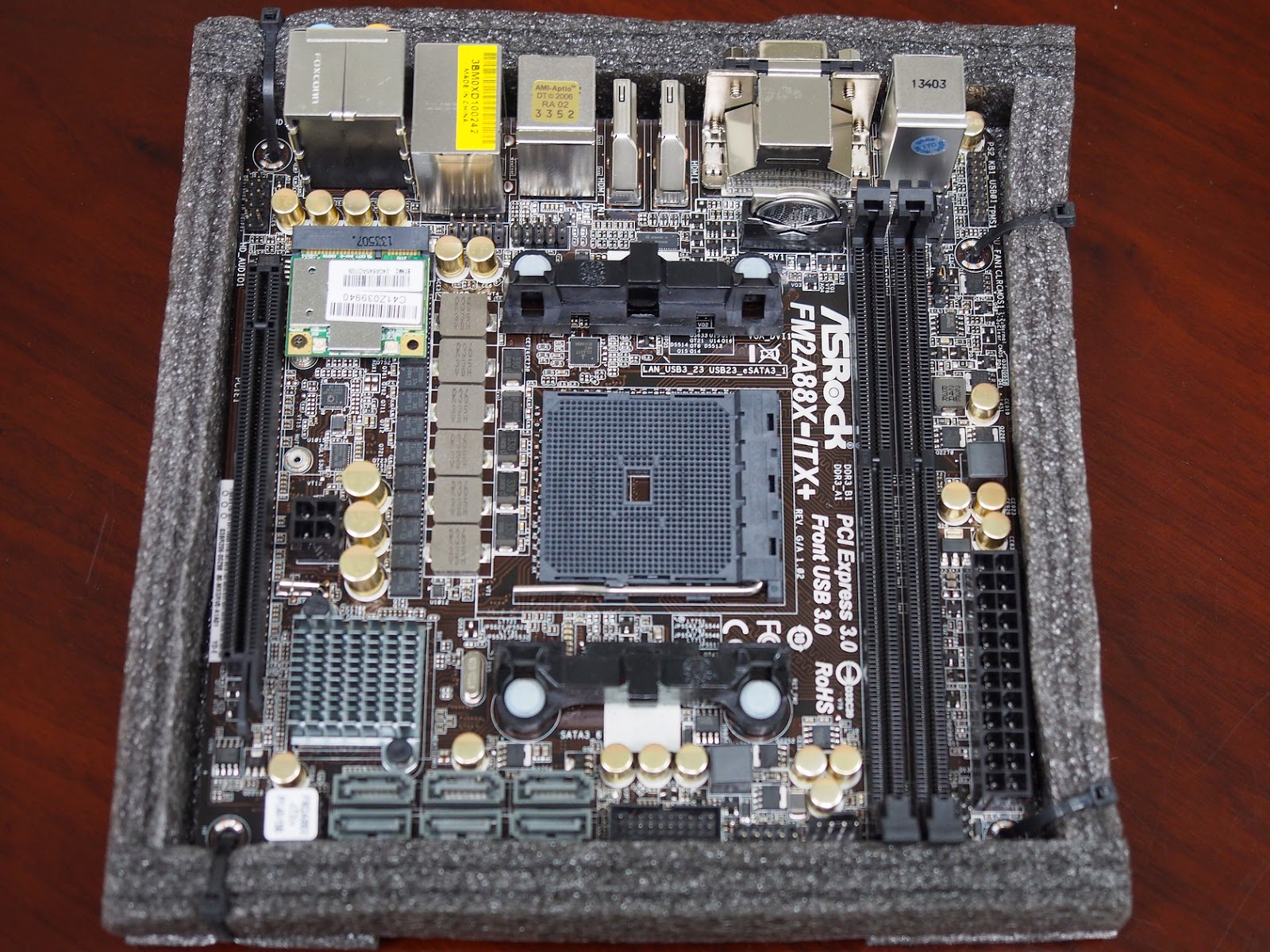

主機板綁在泡綿做的保護殼裡
P6010443

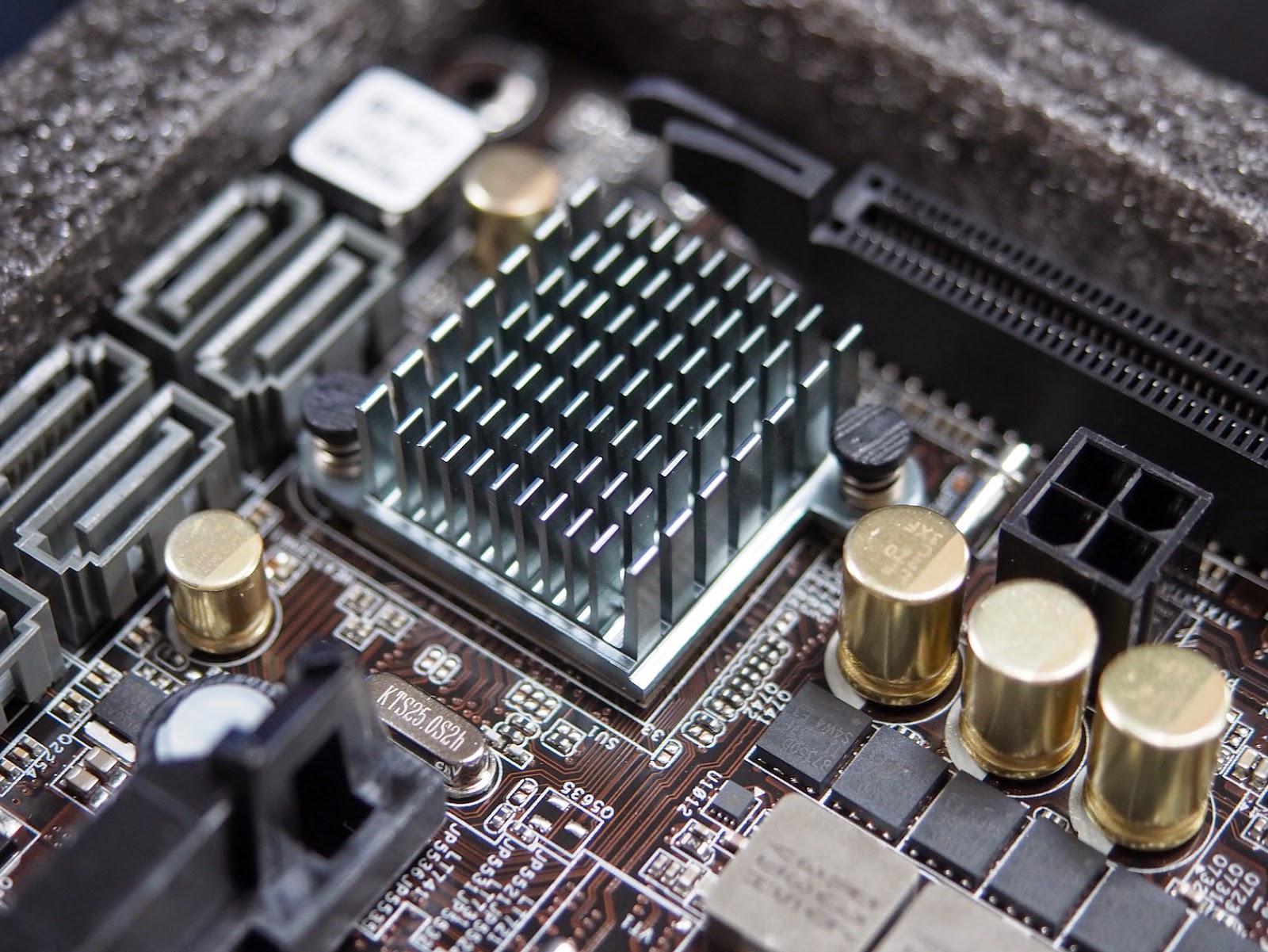

A88X 上頭有用散熱片覆蓋,一旁使用的是貴氣的金色固態電容
P6010445

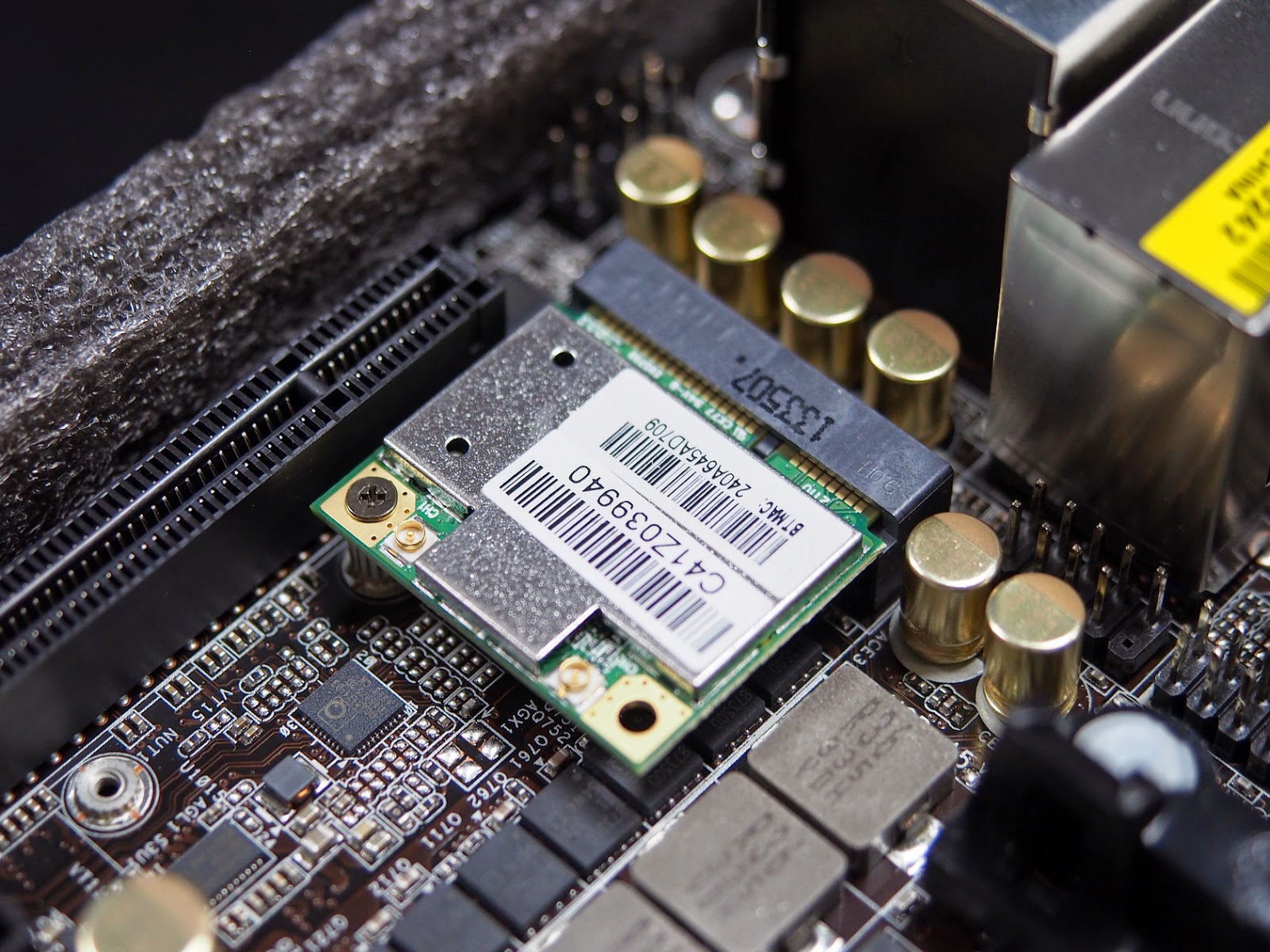

無線網卡/藍芽是使用 Qualcomm Atheros 的解決方案
P6010449
恩 …. 看起來用料應該 ok 吧 ?! XD
P6010466
A10 7850K 就位
P6010469

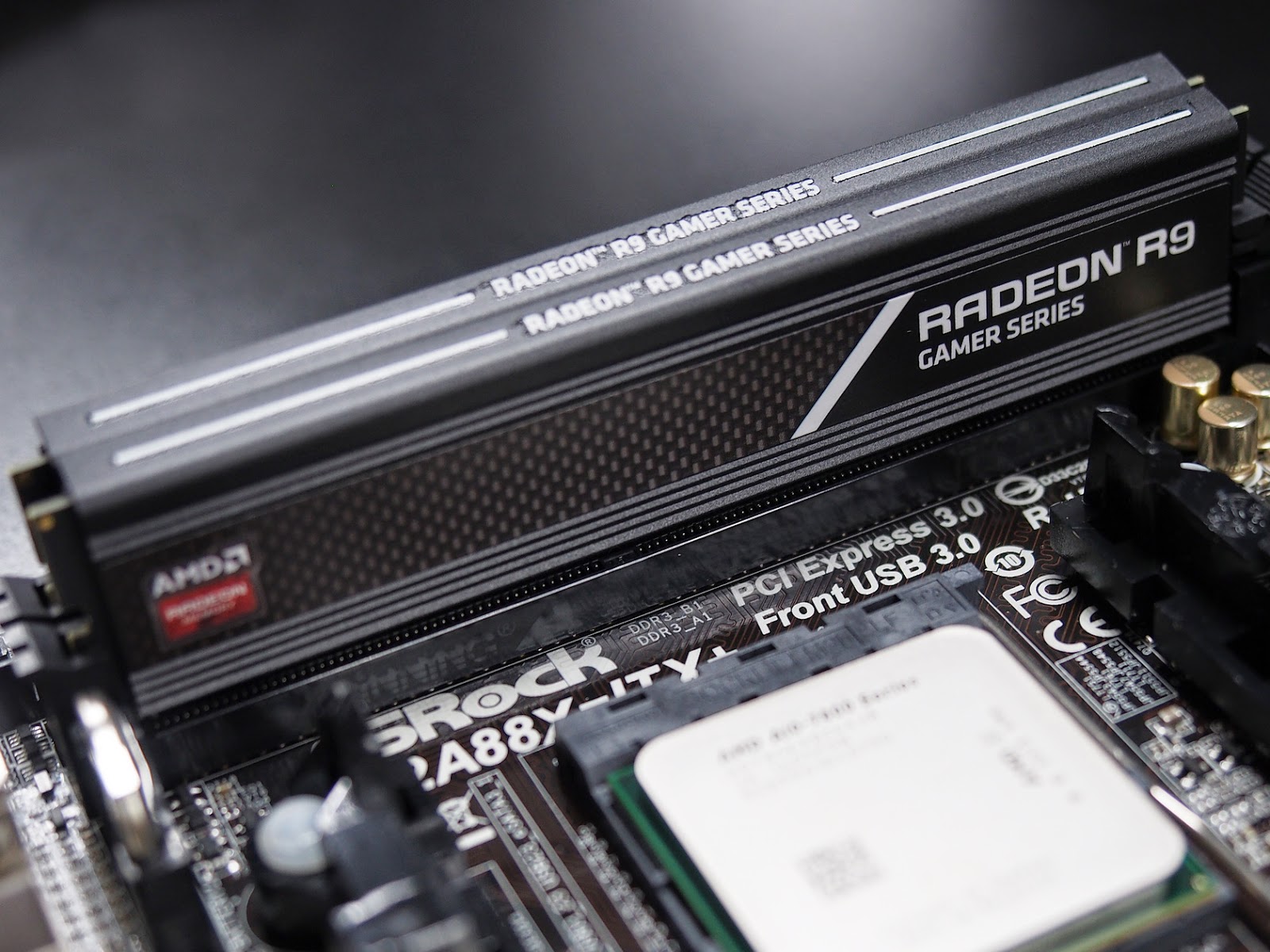

 AMD Radeon R9 Gamer Series DDR3 2400 8GB 就位
P6010470
大合照

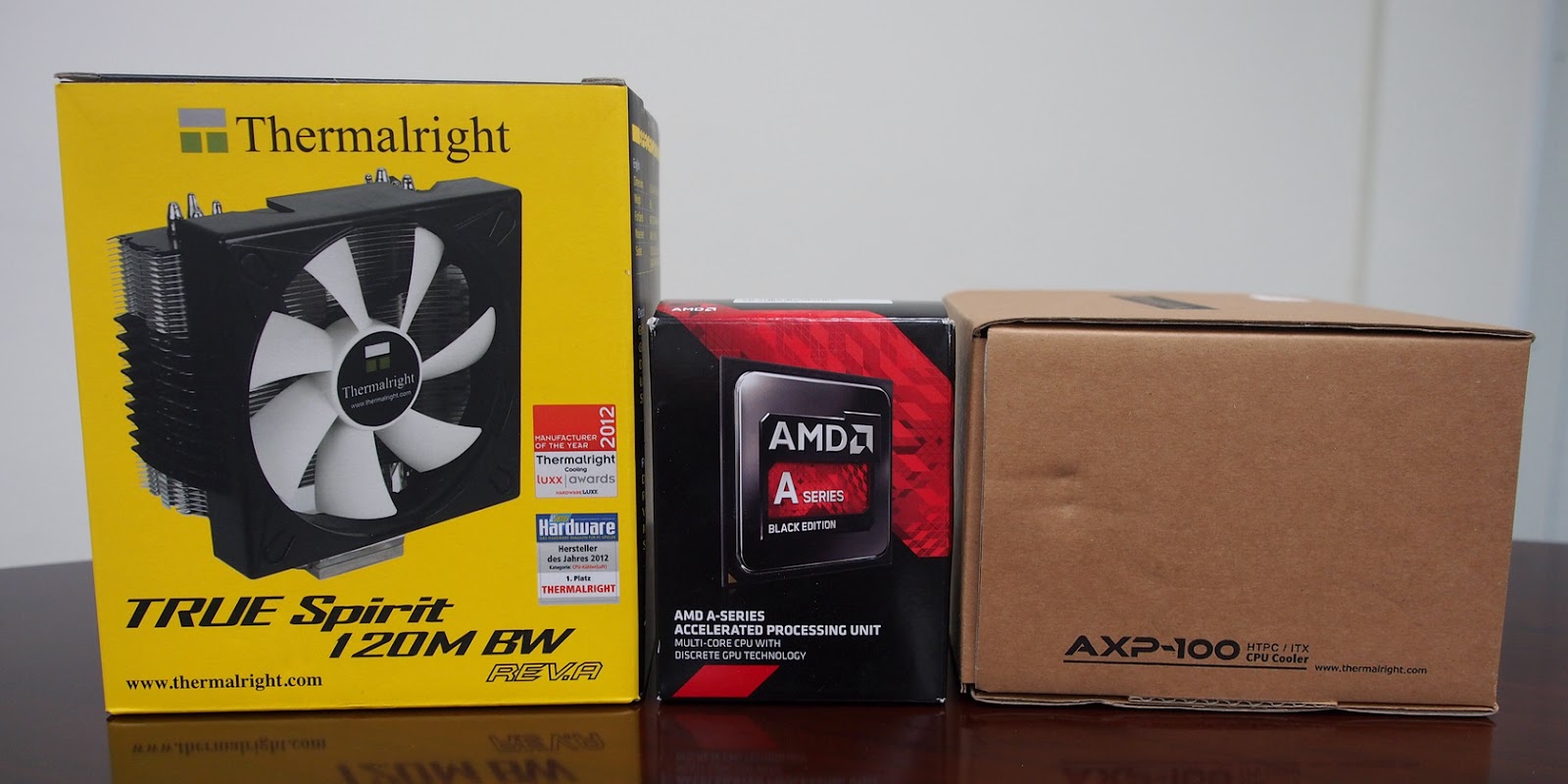

P6010431
由於個人習慣在上機之前,會先裸測相關元件是否正常,所以趁機做個簡易風扇安裝在主機板上的比較以及扇熱效能測試,不過上述風扇大多已經有人做過完整的開箱文,這邊就不鉅細靡遺的把細節都用照片來介紹了

Thermalright TRUE Spirit 120M BW REV.A 小開箱

P6010450
新版包裝
P6010451
加上了導風罩
P6010452
黑化上蓋
P6010453
鍍鎳熱導管
P6010455
扣具零件,但無強化背版

Thermalright AXP-100 小開箱

P6010456
 樸實的外包裝
P6010457

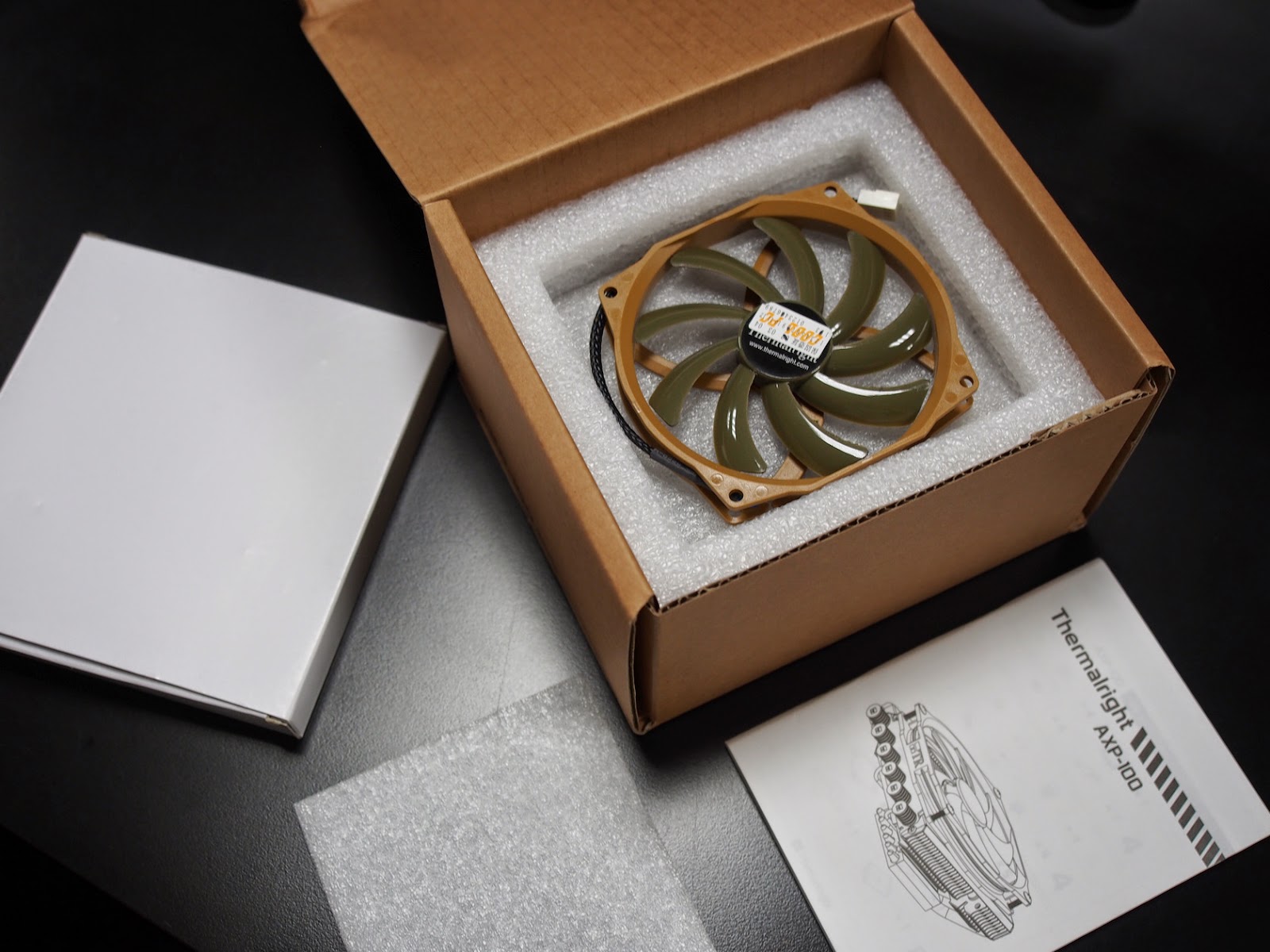

 三明治的包裝方式
P6010458
散熱器本體放置在最下方
P6010459
 全鍍鎳的六根熱導管
P6010461

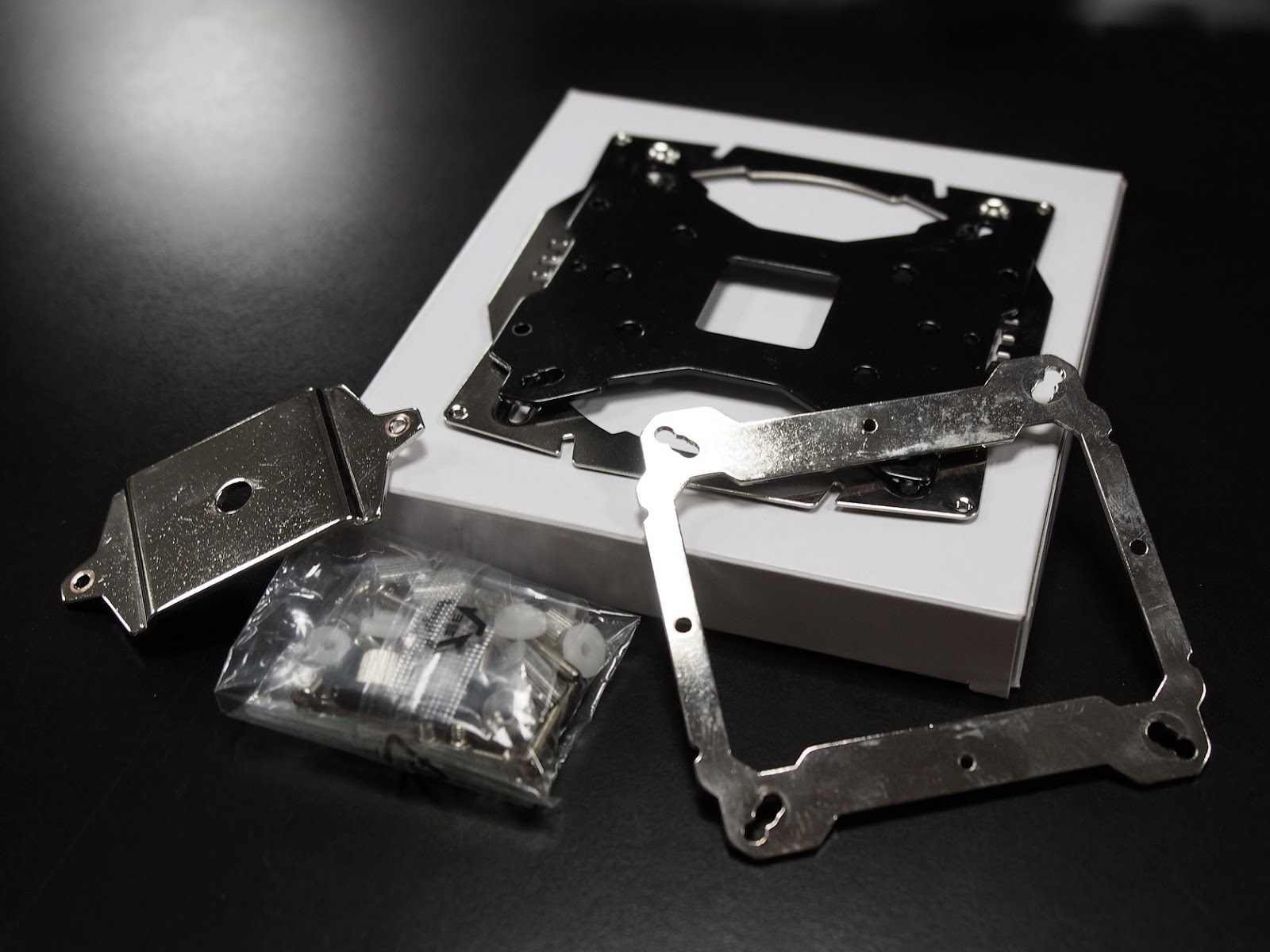

齊全的扣具且包含強化背版以及轉 14cm 風扇底座

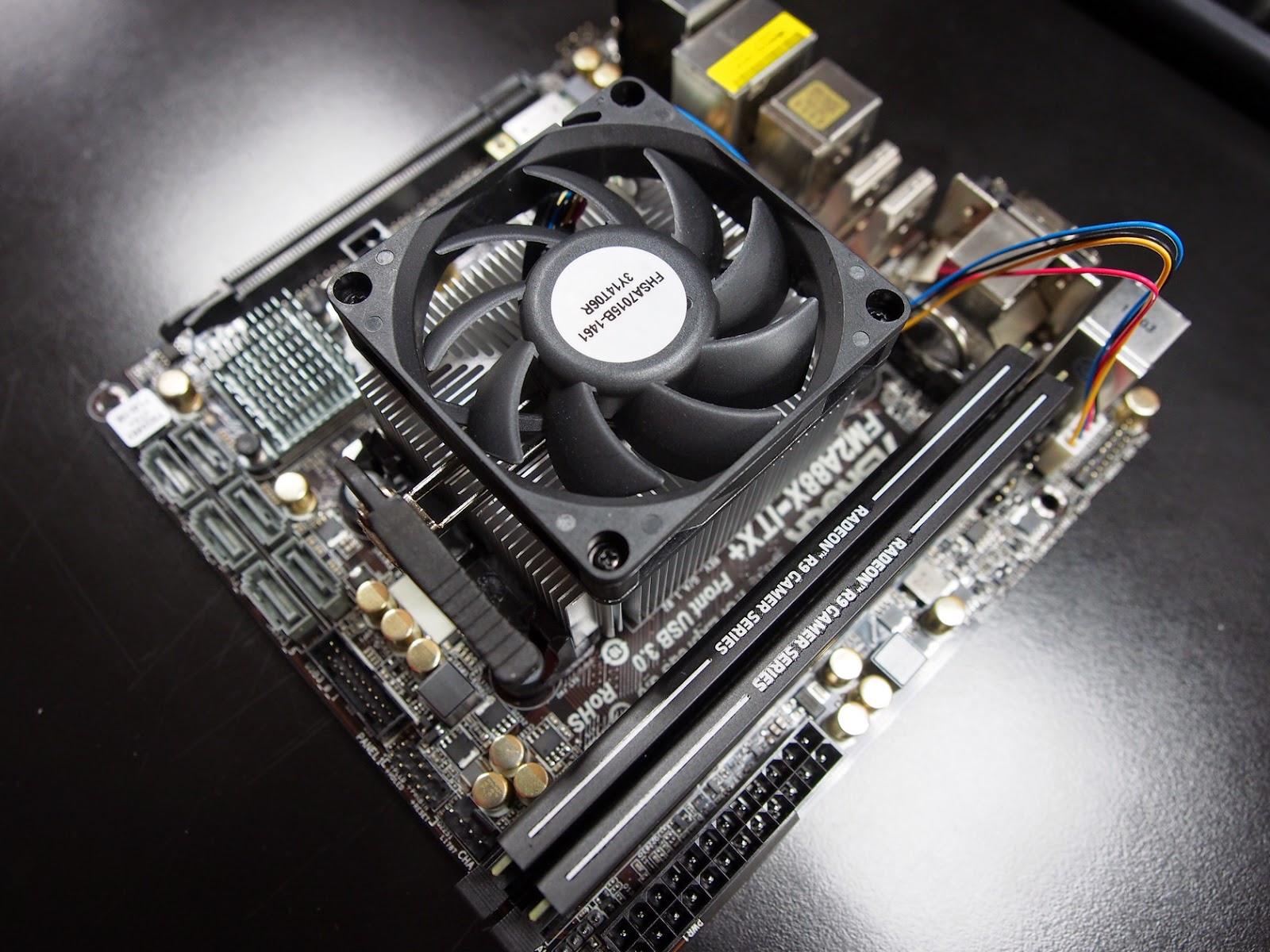

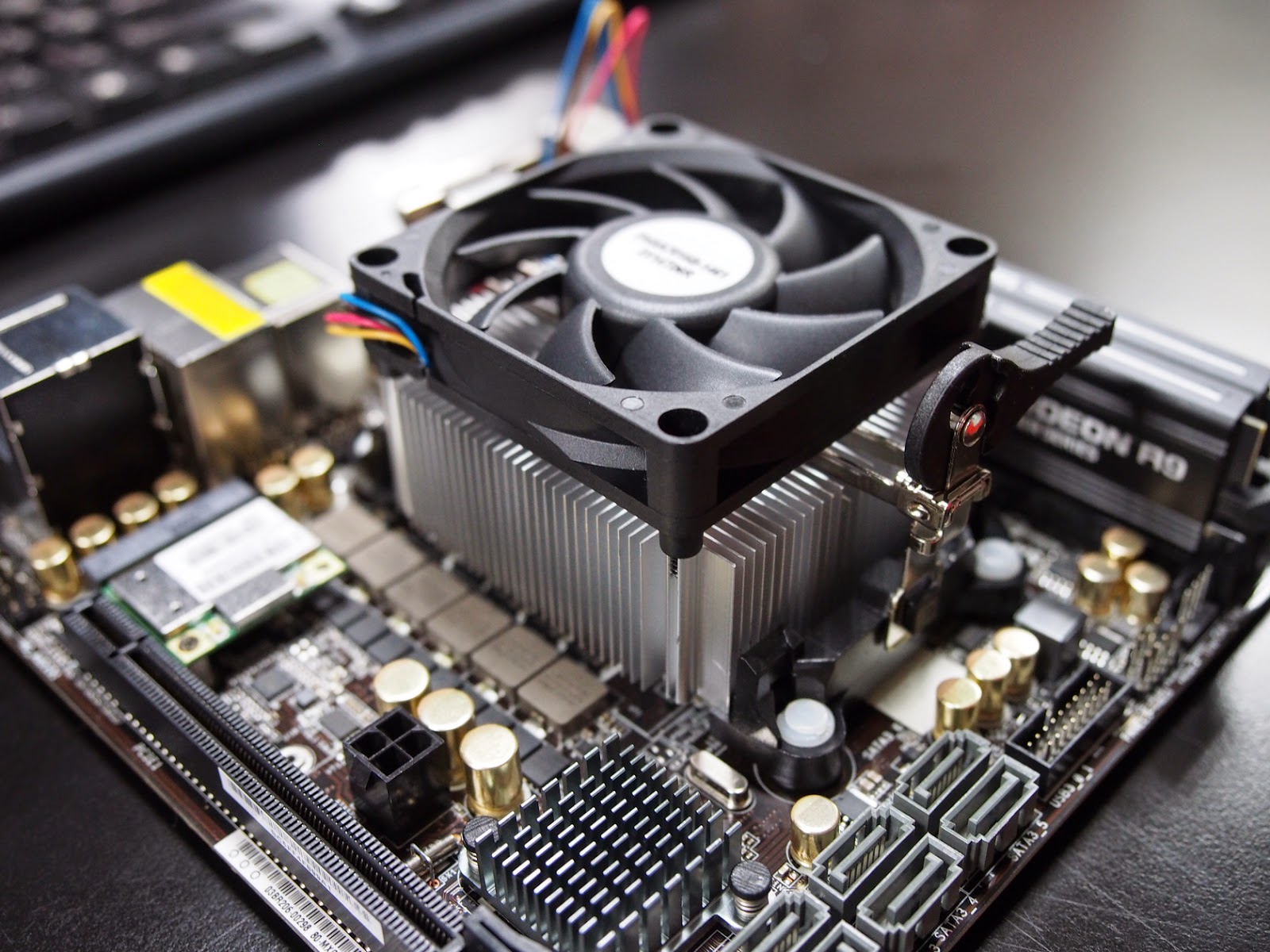

AMD 原廠風扇上板

P6010476
P6010477

Thermalright 強化背版實裝

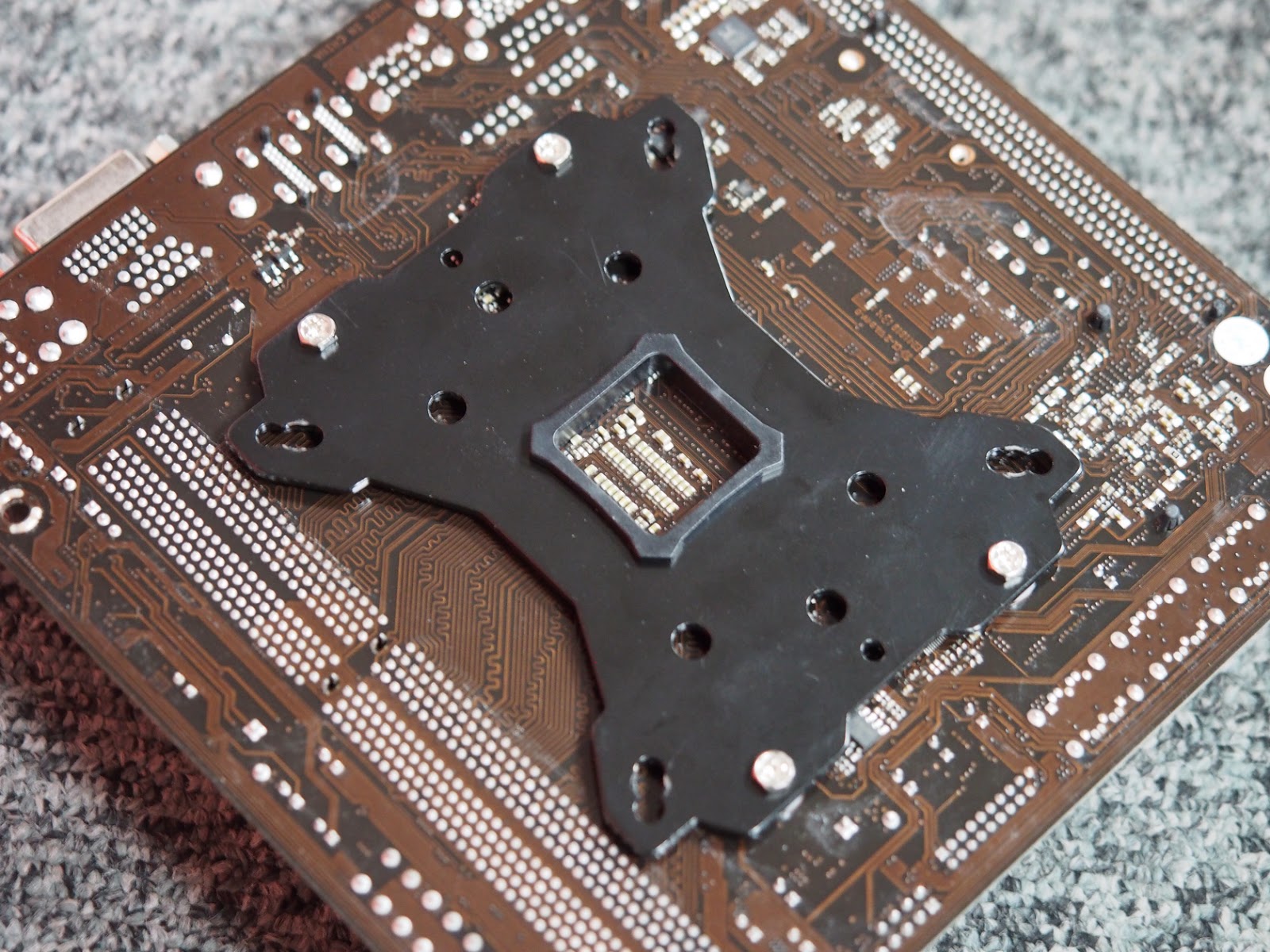

P6010482  通用強化背版
P6010486
P6010484
通用扣具和記憶體以及晶片組的空隙剛剛好

Thermalright AXP-100 上板

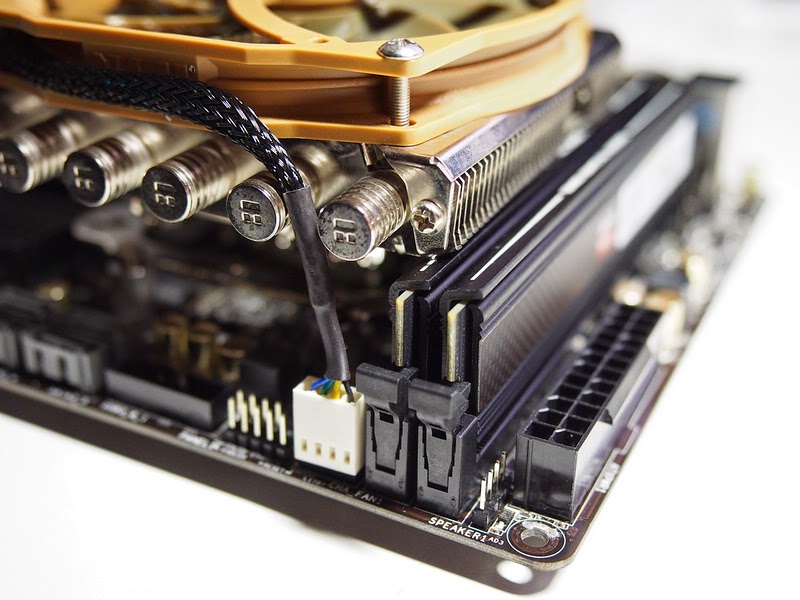

P6010490
P6010491

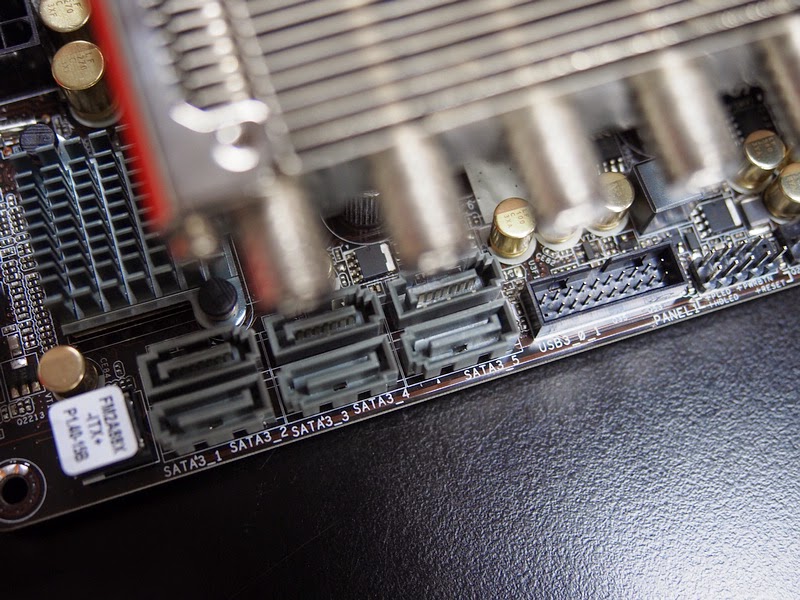

基本上風扇以及前面版的接線都沒啥大問題,但是很明顯記憶體和風扇本體緊密接觸,如果使用記憶體散熱片比較高的記憶體,勢必得在記憶體或者風扇之間做取捨,或者改用單條容量大些的記憶體,另外就是 USB 3.0 的接頭會被擋到,因為散熱器本體比較低,會干擾到 USB 3.0 19Pins 接頭的安裝 (因為接頭較長,硬裝的話得坳線)。

P6010497
試著反轉散熱器,同樣和記憶體緊密接觸 Orz
P6010498
散熱器本體著主機板後方 I/O 處裝的話,沒太多卡卡的狀況發生,主要的狀況還是在某些機殼上會出狀況,這個部份可以參考機殼篇
P6010500
裝上薄風扇
P6010501

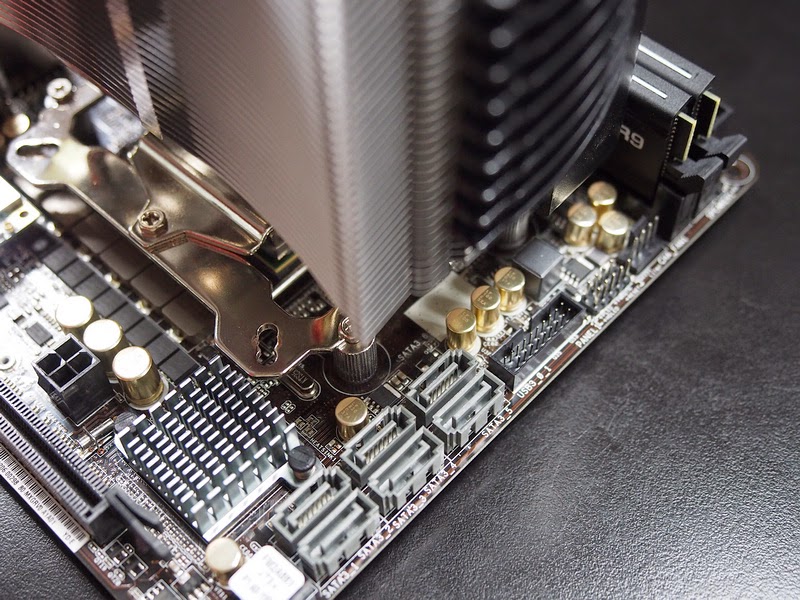

散熱器本體靠近 PCI-E 的地方,沒太多干擾的狀況發生,並不會擋到主機板電源接口

Thermalright TRUE Spirit 120M REV.A 上板

P6010506
P6010512
P6010513

整體來說,TRUE Spirit 120M REV.A 在華擎這張板子上頭沒啥大問題,沒有干擾到其他配件的安裝,不過最大的問題就是主機版的配置讓散熱器也跟著轉九十度,風流不是由前向後的正常方向 Orz

風扇效能檢測
既然都裸測了,自然就順便簡單測試了一下上述風扇的效能表現,測試時的室溫約為 24度,測試軟體則是使用 Orthos 的 Small FFTs 來測試,至於風扇轉速則 BIOS 預設 PWM 管理方式,畢竟測試的風扇也不同,這邊只針對原始的散熱片跟風扇的搭配實際效果做檢測,測試數據如下圖所示 :

2014 06 06 020722
只能說 TRUE Spirit 120M 的 C/P 值真的很高,除了沒有強化背版之外,如果要拿來搭配 ITX 機殼使用,沒有卡元件的問題且內部空間上的運用也允許的話,其實不單散熱效果好,在對付 A10 7850K 的時候,其實噪音不會比 AXP-100 高多少,說是伯仲之間並不誇張

至於主機板跟散熱器實裝到機殼內部的使用狀況,就請參閱機殼篇
