[開箱] 銀欣 SilverStone DS380 NAS 機殼 + ST45SF-G 450W SFX 模組化電源

/ 分類: / 0 則回應

標籤: , , , ,

原本使用 Fractal Design Node 304 (開箱文) 架構的 NAS 面臨空間不足而想要擴充容量,加上想要簡化工作機實體硬碟的數目以及機體大小的縮減,都是促成購入 DS380 的原因,由於 DS380 只支援 SFX 電源供應器,礙於市面上選擇不多,加上個人對模組化的偏好,最後還是選擇購入價格偏高但是很明顯超過自己 NAS 機需要瓦數不少的 ST45SF-G SFX 模組化電源。下面的開箱文並非一次性紀錄,而是使用的這段時間裡反覆調整配置再編排而成,若是照片上前後出現連貫性/邏輯上的錯誤,還請多包含。

 包裝比預期的大上不少,從靠近住家處兩條街外的貨運站般回家有點手軟
 打開紙盒,機殼上下用泡綿固定在中央

 機殼前面版有金屬拉絲,上方以及左側面板有開洞作為散熱使用
 很樸實的屁屁照

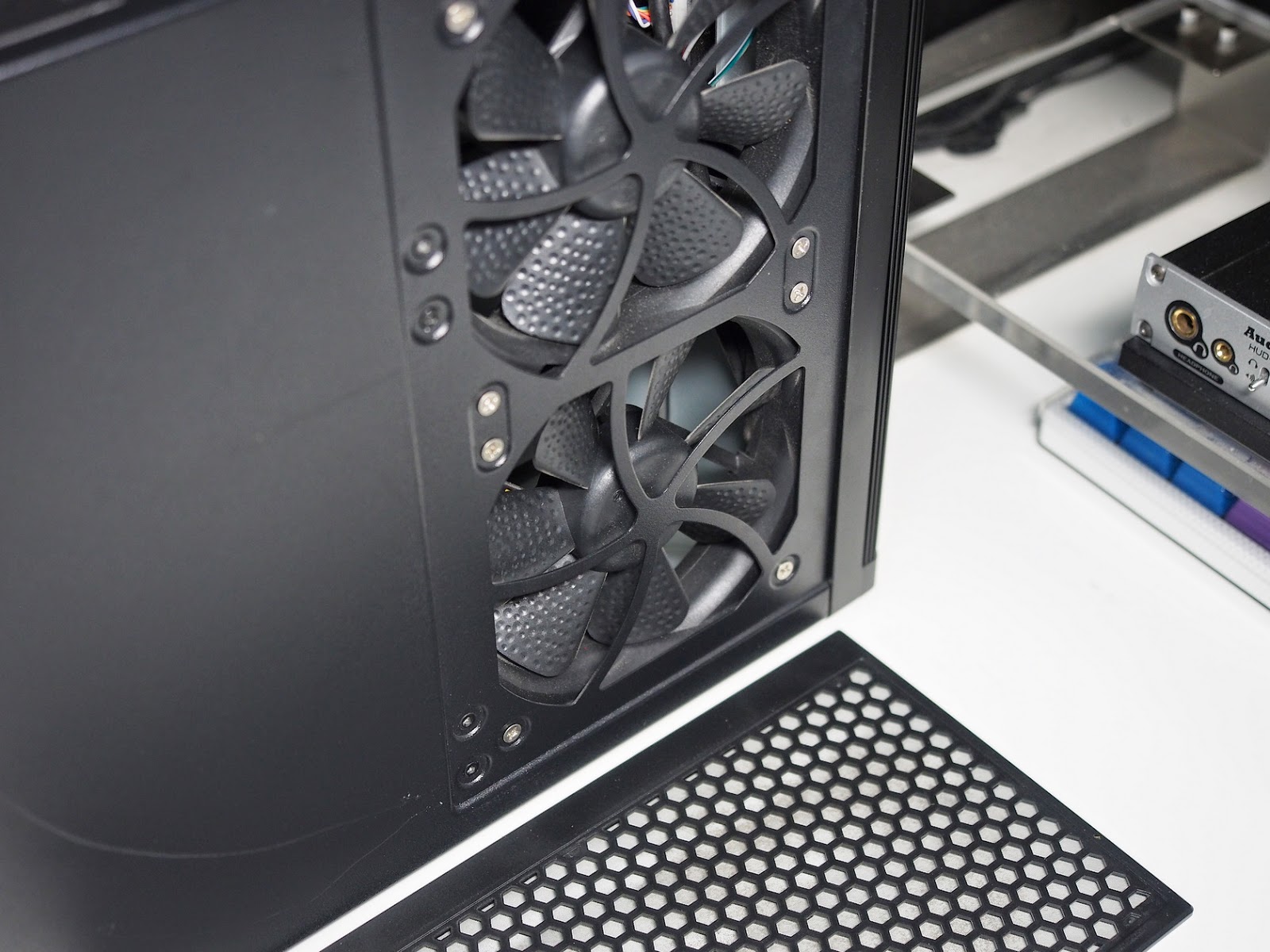

 左側進風口的濾網磁鐵的方式吸附在側板上,風扇則是使用高爾夫球扇
機殼上方提供電源的進氣口同樣是使用磁鐵固定的濾網,方便拆裝清洗,不過個人覺得這個開口有點雞肋,而且對整體美觀小扣分,至於原因後面在說明機殼散熱部份的時候會說明
一共可以容納八顆 3.5″ HDD/SSD
機殼面板內側有兩組卡榫開關,一個是開啟前面版是否可以看到燈號,另外一個則是防止開機之後,不小新去按到電源開關

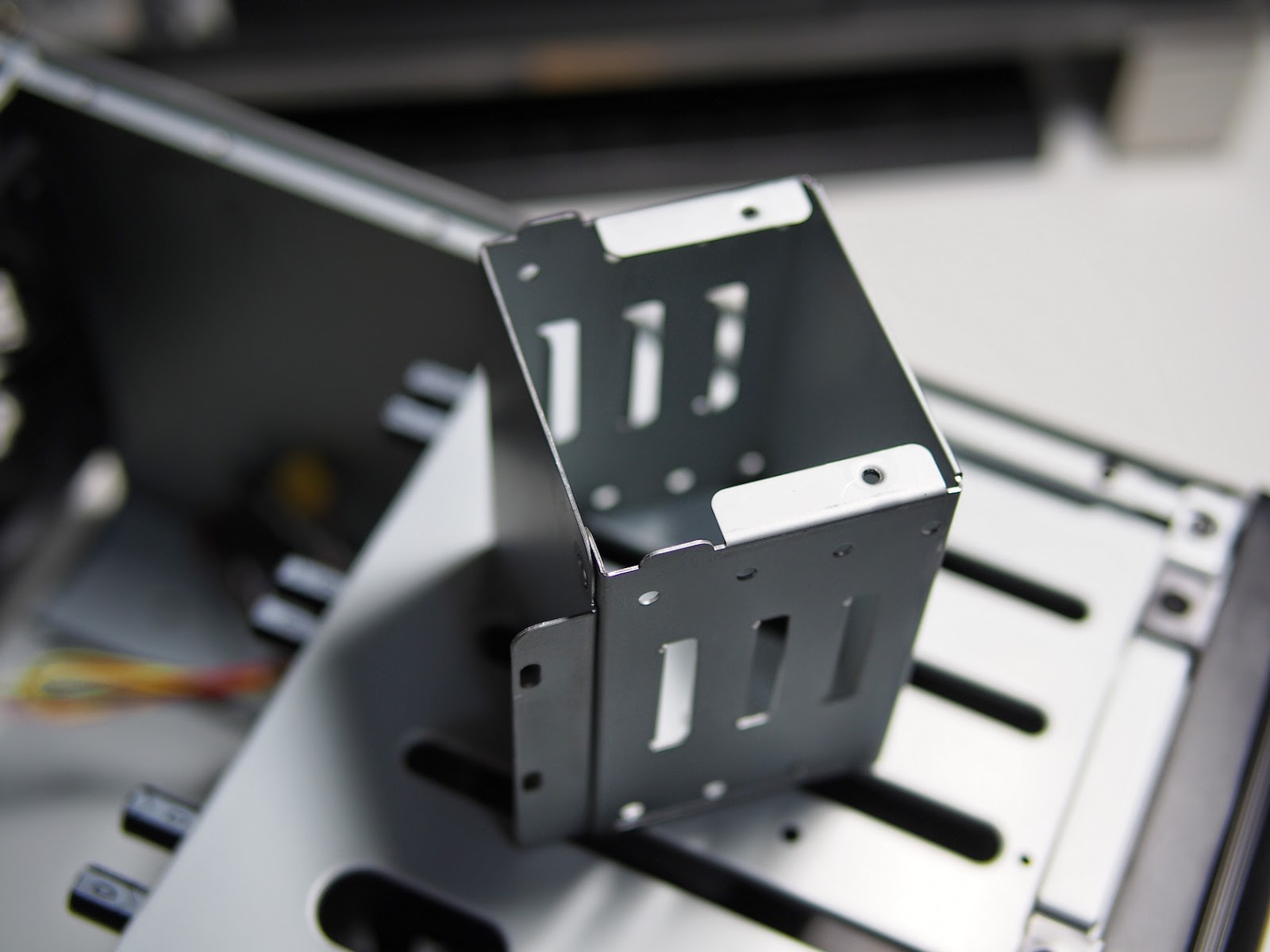

善用機殼剩餘空間,後掛架上頭可以安裝四顆 2.5″ 的 HDD/SSD

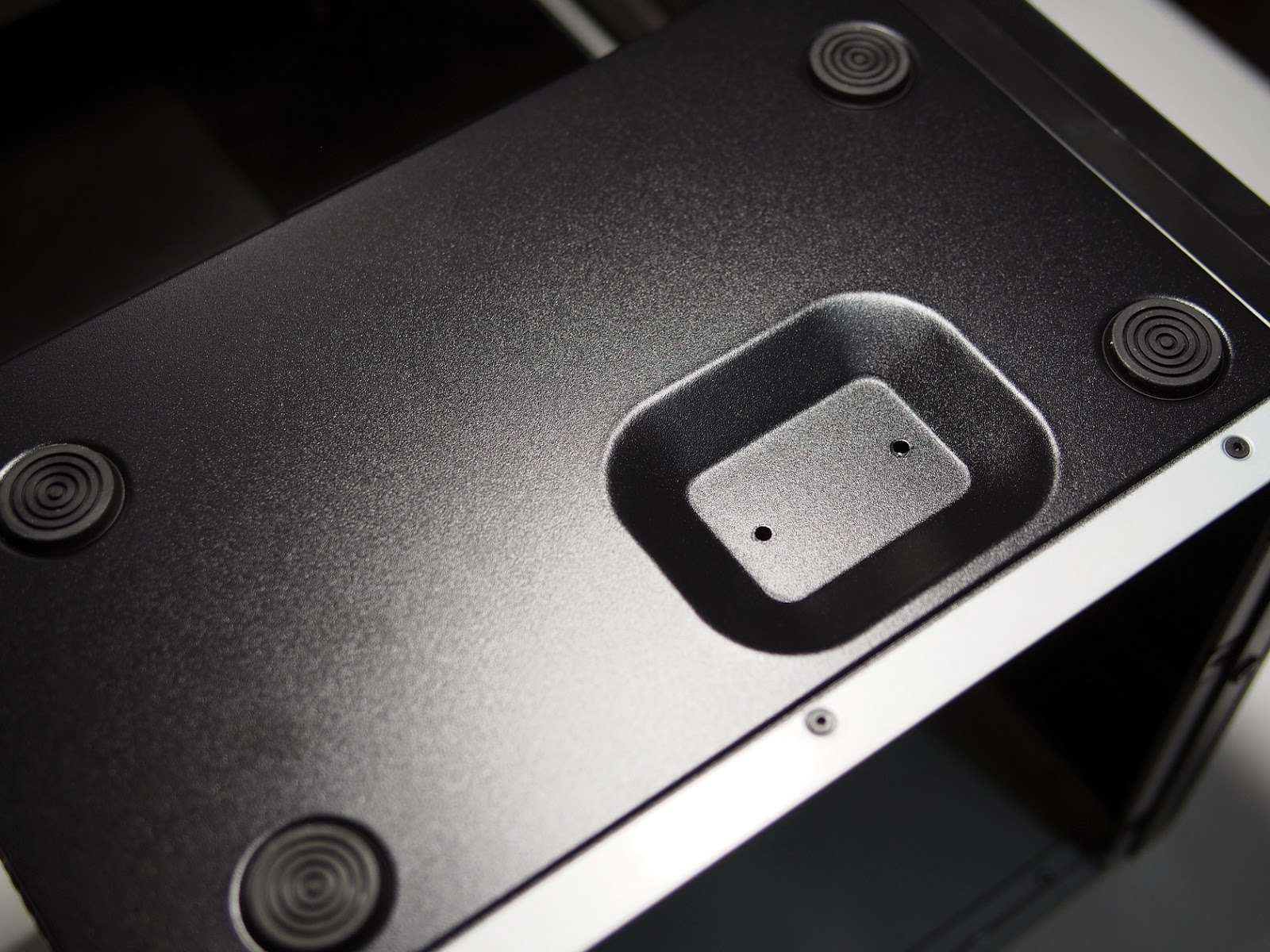

要拆下硬碟架,必須先移除底部的兩顆固定螺絲
此款機殼的賣點之一,提供硬碟熱拔插的功能
電路板上,每顆硬碟提供 SAS/SATA 插頭各一,供電的部分則是使用有點讓人不解的兩個大 4Pins,此外還有兩個風扇電源接頭來提供位於左側的兩個風扇使用
去年年底設計出廠的電路板
從正面看一下硬碟架上的連接埠
移除掛架後的機殼內裝,預先搭載三顆廣泛在銀欣產品線中被使用的高爾夫球扇,風扇轉速為 1200rpm,噪音則是 22dBA,不過查不到 CFM 的相關資訊

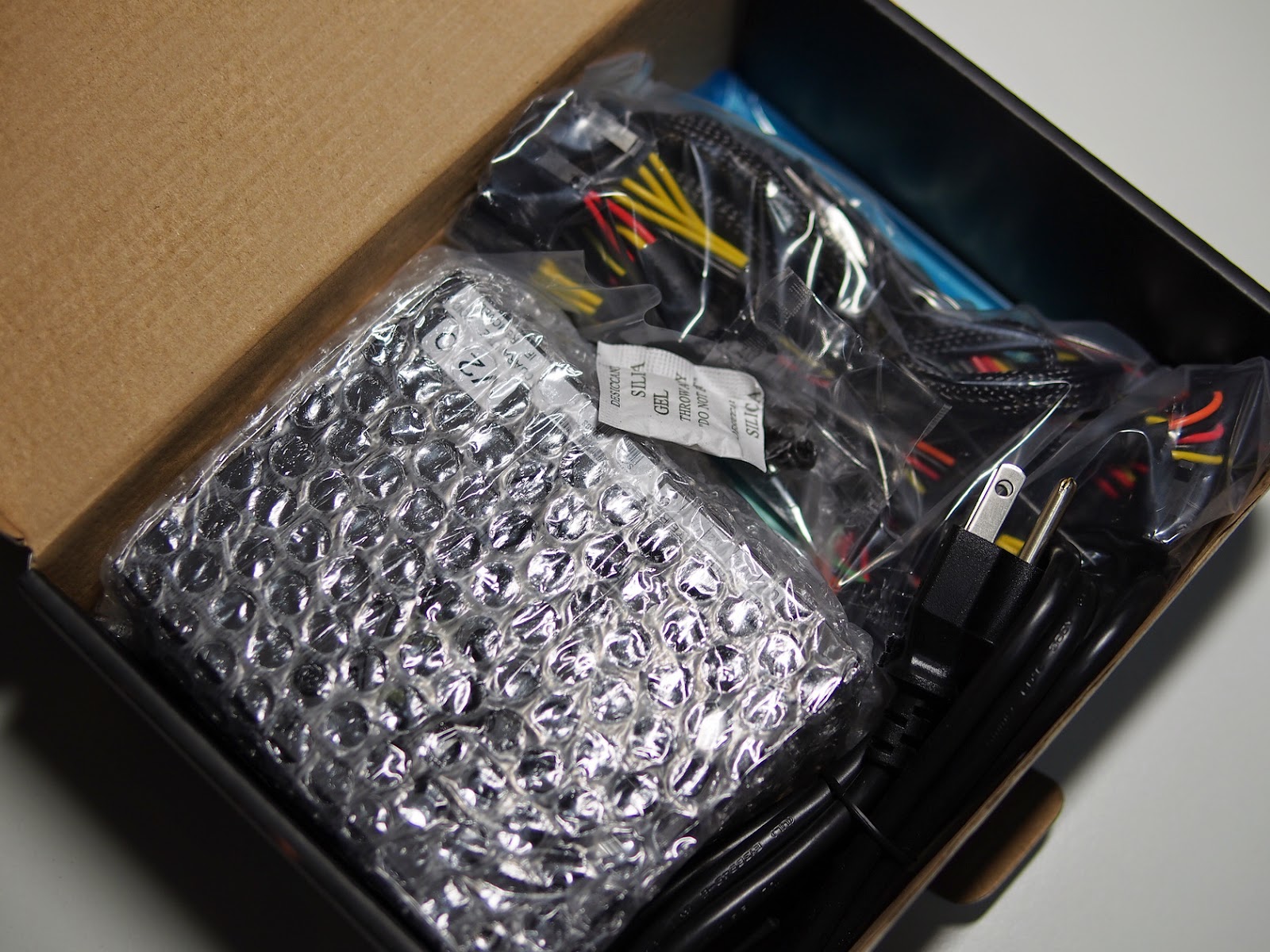

有點貴的銀欣 450W SFX 模組化電源
跟一般電源看起來殊無二致,不過因為是針對小機殼設計的產品,模組化線材都比較短
驗明正身,是修正風扇音量的新款 V2.0 版
電源放置在機殼內的樣子,進風口要朝上才對,這邊只是示意圖,不過很明顯機殼上的網孔大過實際需求不少
初版走線示意圖,不過這邊遇上了第一個狀況,沒有預期到 low-profile 的 Riad 卡會被硬碟架給卡到 Orz

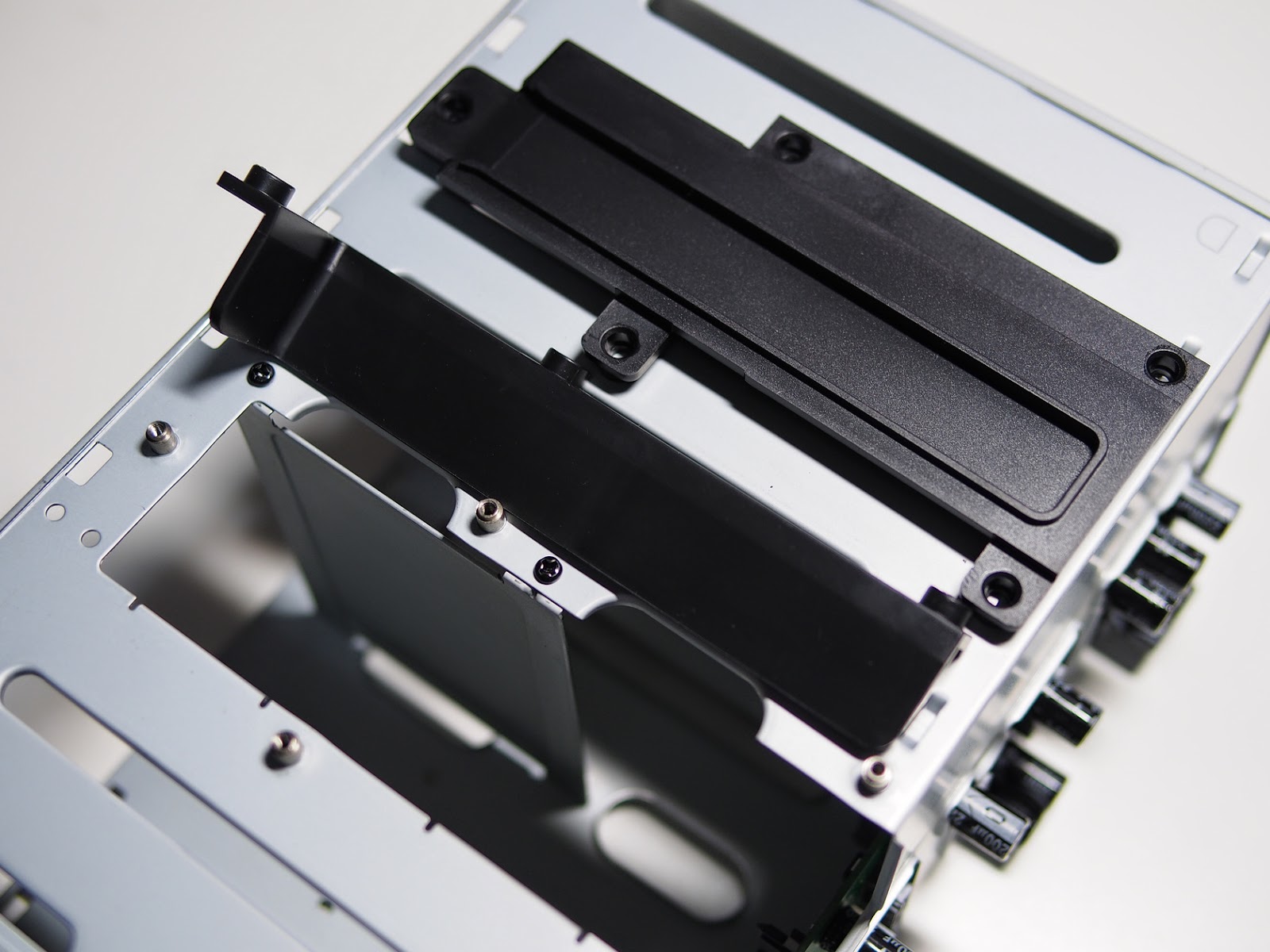

將硬碟架翻過來另外一側,由上而下第三格對應主機板安裝介面卡的位置有塊擋板拆下

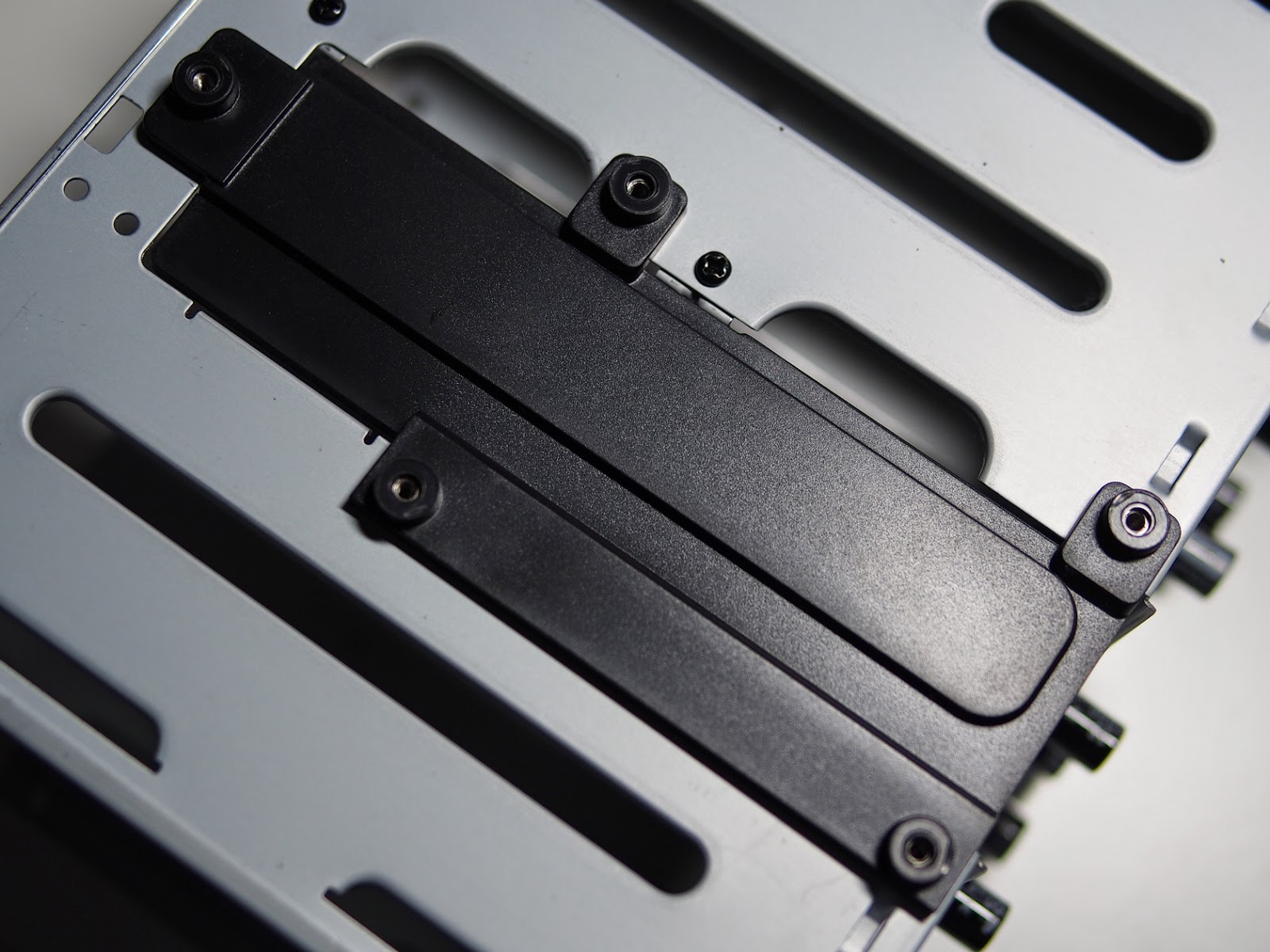

使用 DS380 附上的滑軌擋板進行更換
騰出的空間,可以允許裝上硬碟架的時候,搭配長卡

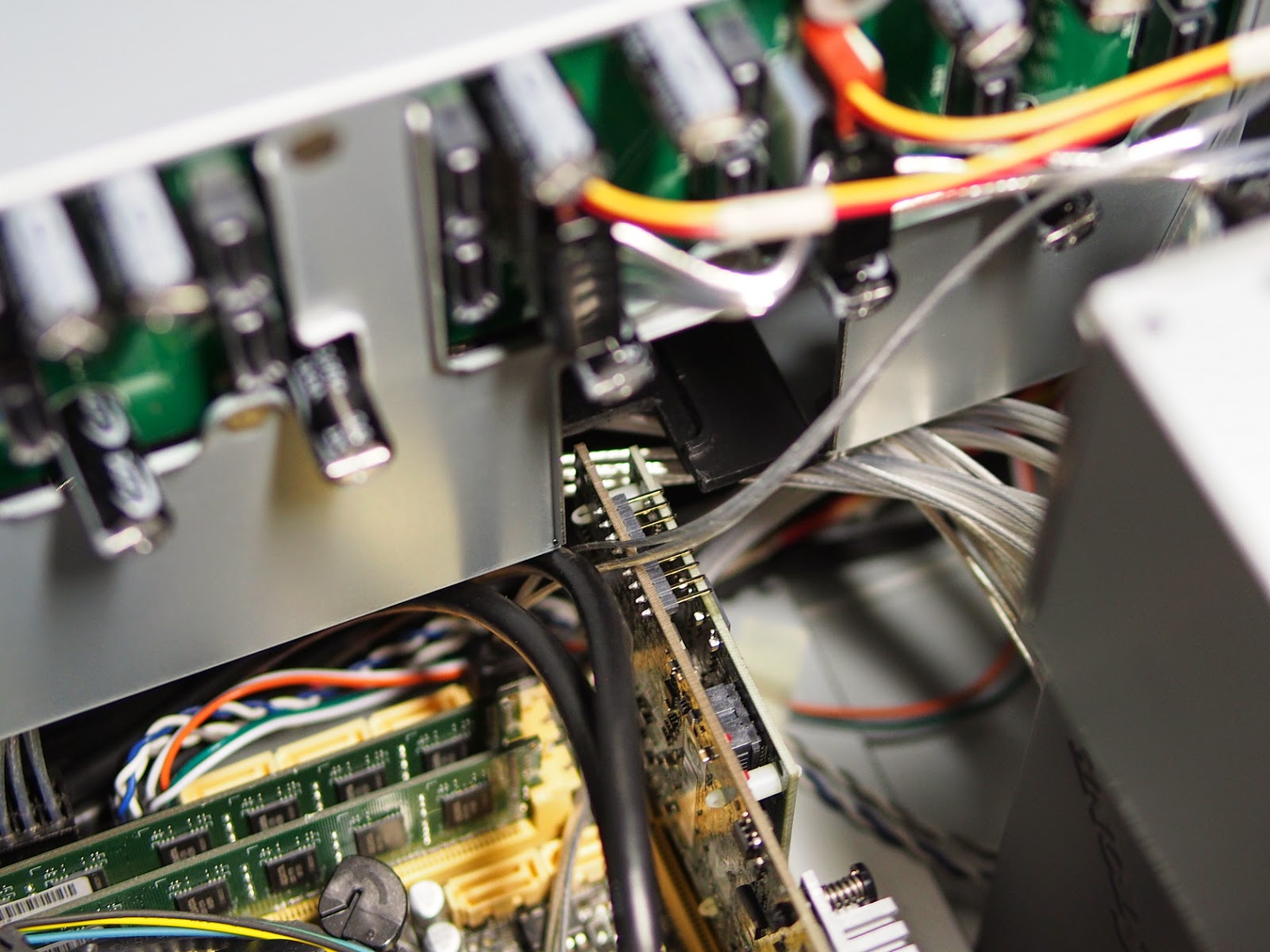

原本會卡住的陣列卡在更換擋板後,就可以安然的在夾縫中求生存,不過致命傷就是必須犧牲一只硬碟安裝空間
從八顆變成只能安裝七顆硬碟,是讓人完全無法接受的狀況,完全打亂原本預期的陣列規劃,只是事實擺在眼前,想說死馬當作,丈量卡到的空間,在原本的滑軌上頭,切除了 2cm * 2cm 的小方塊
重新放上硬碟架,陣列卡不再卡卡
小心的嘗試將硬碟推入第三格,陣列卡稍微往左壓一下騰出空間,硬碟順利進港停靠
在確定可以不犧牲一顆的狀況下全數進場,硬碟停泊之前當然先貼上標籤,避免日後需要拆裝檢修的時候順序搞亂
一個蘿蔔一個坑,硬碟按照順序進場
因為原廠風扇是下吹的關係,對於風流有點小影響,決定換上利民 AXP-100,不過圖上的裝法,會造成 USB 3.0 19Pins 內接接頭安裝的困擾 (還是要看主機板配置),由於個人因素,目前暫時放棄使用前面版的 USB 3.0 接口

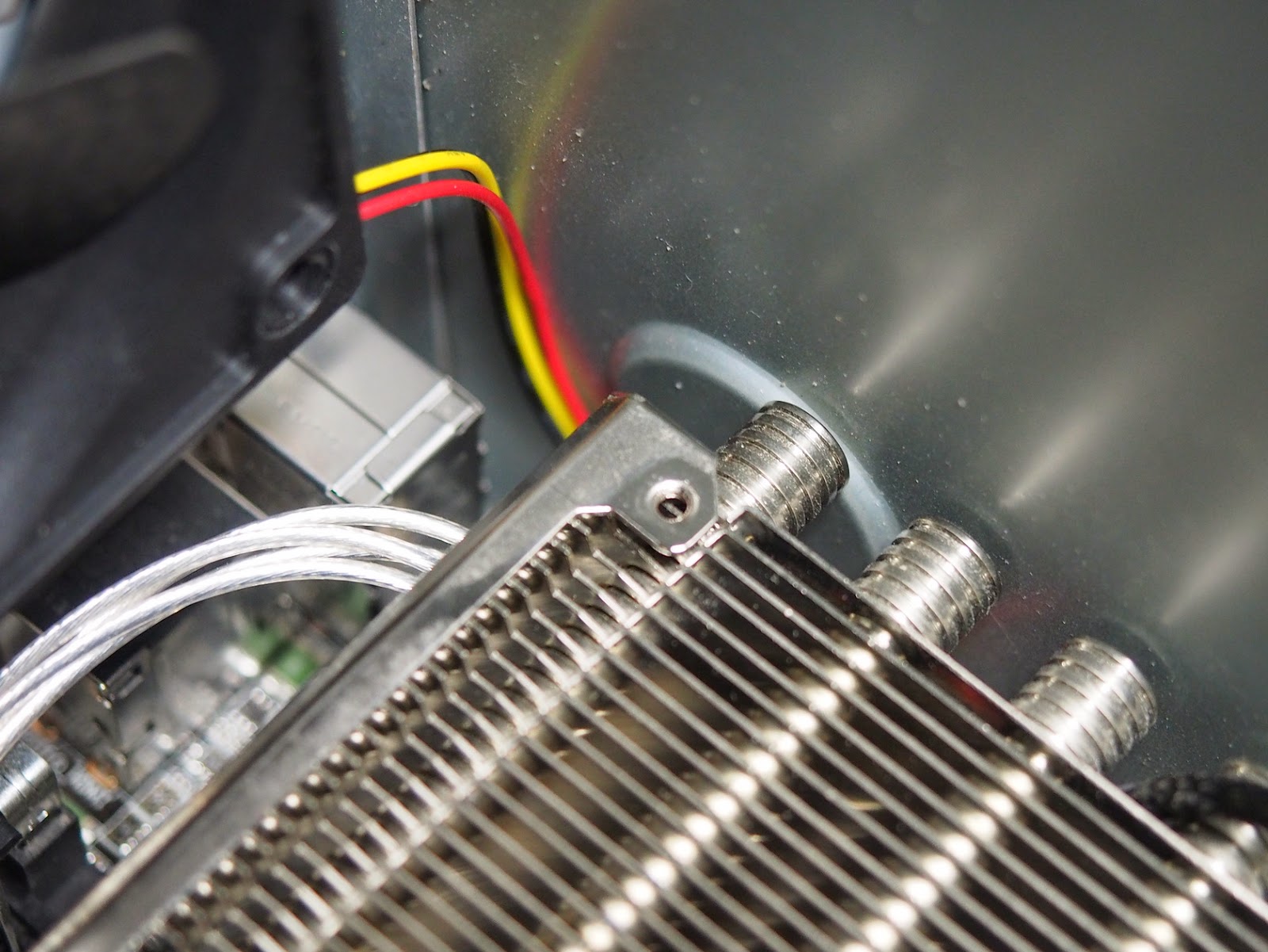

以下吹式風扇來說,AXP-100 算是剛剛符合最高限制 (57mm),塔型風扇可能就要考慮裝上風扇之後,會不會去卡到硬碟架熱拔插電路板後面那些電容
這是目前暫時不考慮將散熱器反裝的原因,一來會稍微卡到機殼凸起底板,雖然說可以稍微用力一點硬卡,但是幾乎緊貼底部,完全沒空間來調整要更換 CPU/CASE 風扇的需求,至於為啥要更換風扇,其實是有原因的,只是暫時還沒找到解決方案,後面也會一併說明

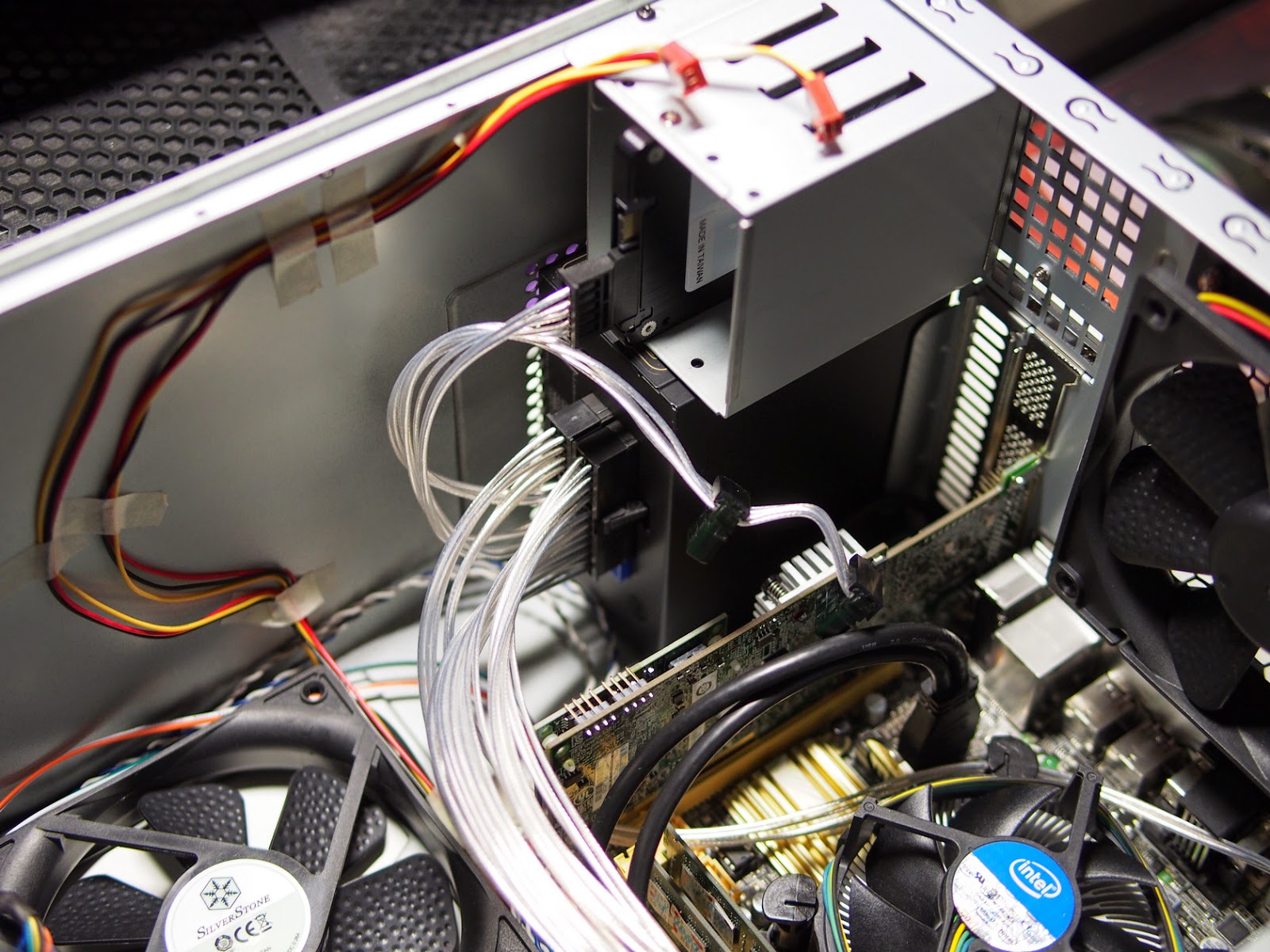

終於暫時底定的內裝配置以及走線
放入硬碟架後的空間

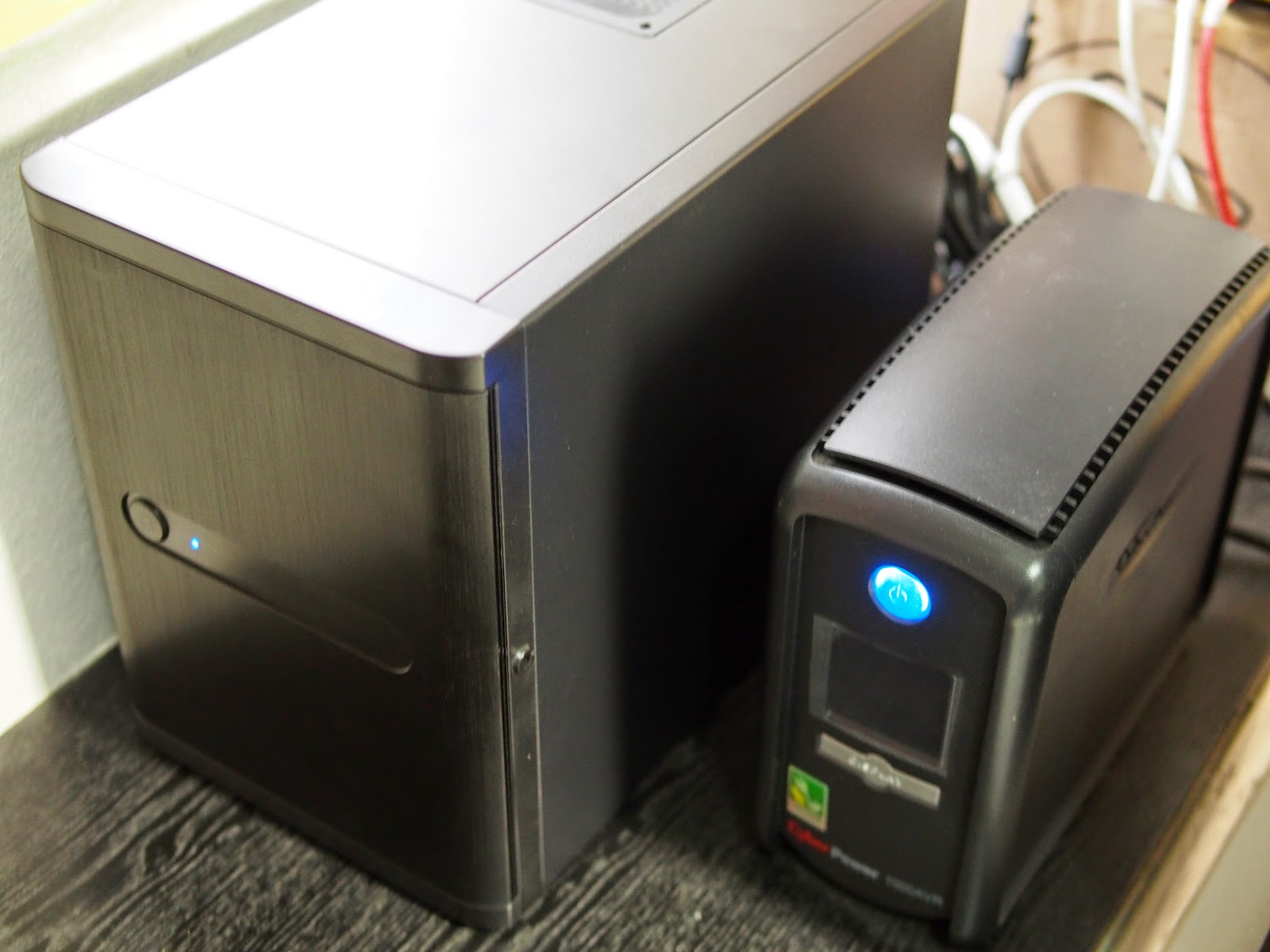

DS380 NAS 協同 UPS 運作圖


以內部空間配置來說,DS380 算是使用的滿徹底的,最多可以同時搭載 8 (3.5″) + 4 (2.5″) 的 HDD/SSD,不過以市售主機板來說,目前可以滿足這個數目的 ITX 主機板大概就只有 ASRock
C2550D4I/C2750D4I 這幾款,只是看那突破天際的價格,其實 Raid Support 滿虛弱的,若是不想要使用 SoftRAID,又想要能夠裝滿並使用 Raid 5/6 的話,大概就只能透過陣列卡,雖然官網說明支援 11″ 的長卡,不過似乎沒有提到必須犧牲一顆硬碟來換取安裝空間 (寬度也受限,若是要安裝顯卡的風扇太寬的話大概也會 GG),這個部分算是要選購這款機殼的重要考量。

 室溫 26℃

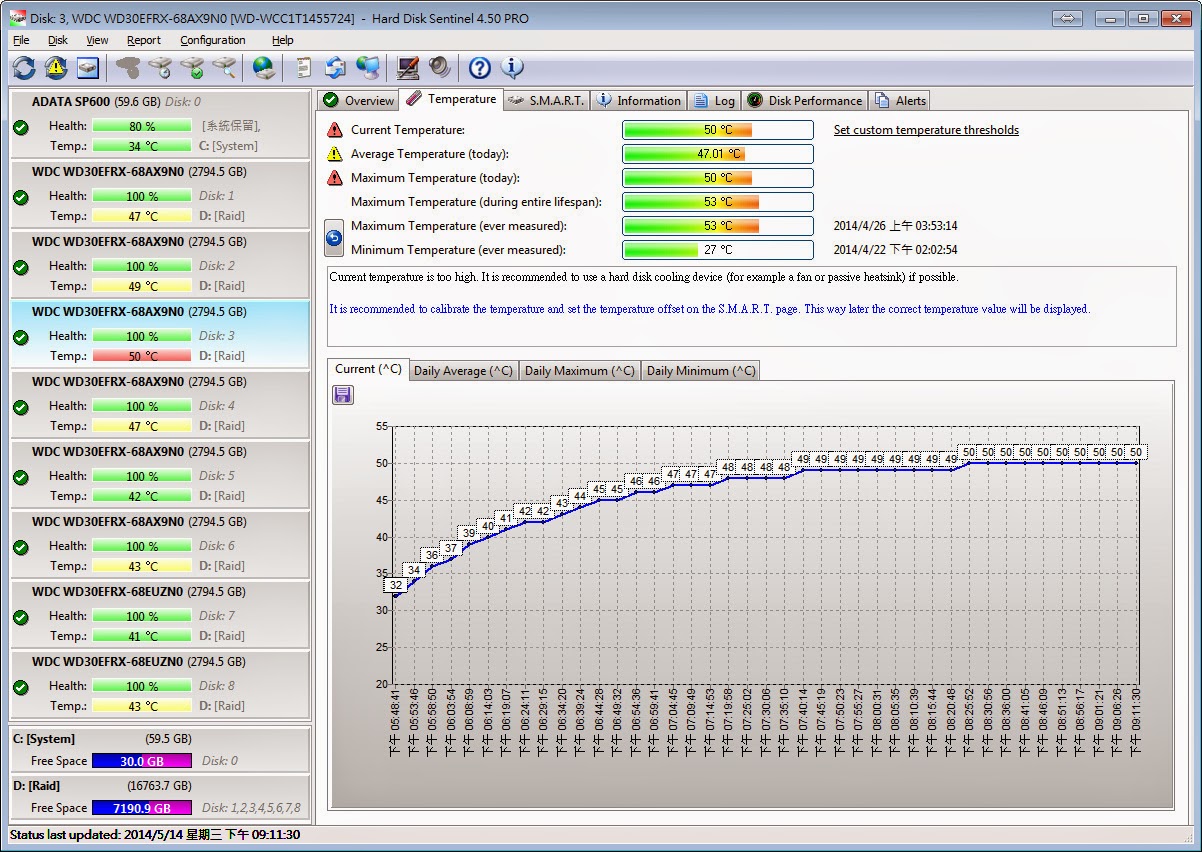

室溫 30℃

既然是要拿來當作 NAS 機,長時間運作是無可避免的,當然最重要的硬碟運作溫度自然是維持壽命不可不列如考量的重點,由於不像 Node 304 硬碟掛架設計中間有設計風流通過的間隔,DS380 的硬碟架設計並無前吹後抽的風扇設計,只能仰賴左側版的兩顆風扇吸入的風流冷卻硬碟左側,在室溫 26 ℃ 的時候勉強可以接受,隨著室溫拉到 30℃,整體溫度就讓人有點無法接受,從上面的兩張圖,其實可以很明顯的看的出來,距離機背後方風扇較遠的上面四顆硬碟溫度較高。
陣列卡的位置擋住部份風流應該無可避免,所以考慮將 SFX PSU 反轉安裝,輔助機殼上方內部的風流向外,或許也會更換左側上方的風扇提高轉速/風流/風壓(當然也得將噪音的部份列入考慮),只是機殼附贈的風扇,雖然有型號(RL4Z S1202512 LIW-3M),但是由於並未直接對外販售,相關效能資訊並不完整,要選購替代的風扇這個部份也就不好比較其他是售產品,加上雜務眾多,遲遲無法針對這個部份來找到比較適當的處理方式,散熱的部分可以說是目前要放心長時間運轉最頭大的部份,或許直接更換 Noctua NF-S12A 會是比較乾脆的方案。
不得不說,對於這款機殼有點小失望,使用 Low-Profile 陣列卡會卡到不提,伺服器最重要的散熱效果似乎也考慮的不夠周詳,既然標榜可以放置到 12 顆 HDD/SSD,散熱這個部份就應該多用心些才是。
